０　引言

     在ＣＡＭ軟件編程中，將刀位軌跡數據轉換成具體機床的程序代碼是多軸加工的關鍵技術之一。五軸加工中心結構複雜，其後處理與機床具體結構密切相關。

     ＤＭＵ４０ｍｏｎｏＢＬＯＣＫ為五軸聯動加工中心，采用單轉台單擺頭結構，機床通過Ｘ／Ｙ／Ｚ 三個軸的直線運動、擺頭繞Ｂ 軸的擺動和轉台繞Ｃ 軸的轉動實現五軸聯動，其控製係統為德國的Ｈｅｉｄｅｎｈａｉ　ｉＴＮＣ５３０。筆者開發了適合於該加工中心的後處理軟件，不僅有效地保證了ＮＣ程序的正確性，還提高了編程效率和加工安全性。

１　ＰＭ－ｐｏｓｔ與後處理程序定製

     ＣＡＭ軟件常用的後處理方法主要有兩種：①利用圖形界麵的後處理生成器［１］，定義數控機床的運動方式，通過選取軟件提供的機床標準控製係統，定義某一類型或某台數控機床的後處理；②利用計算機語言，按數控機床的運動方式和控製係統的編程規範，歸納出計算空間點坐標的數學公式，通過編製專用的後處理程序並生成可執行文件，定義數控機床的後處理。本文采用第一種方法，即運用Ｐｏｗｅｒｍｉｌｌ的後處理工具ＰＭ－ｐｏｓｔ定製ＤＭＵ４０ｍｏｎｏＢＬＯＣＫ加工中心的後處理模塊。

     １．１　機床參數

     ＤＭＵ４０ｍｏｎｏＢＬＯＣＫ機床標配５軸，可選配轉速在１０　０００ｒ／ｍｉｎ～４２　０００ｒ／ｍｉｎ範圍的主軸。其主要技術參數如下：

Ｘ 軸７００ｍｍ；

Ｙ 軸４００ｍｍ；

Ｚ 軸４８０ｍｍ；

Ｂ 軸轉角３０°～－１２０°；

Ｃ 軸轉角－３６０°～＋３６０°連續；

     主軸轉速２４　０００ｒ／ｍｉｎ；

     快速進給３０　０００ｍｍ／ｍｉｎ。

     采用ｉＴＮＣ５３０數控係統，支持五軸轉換功能。

      １．２　定製後處理模塊

      （１）啟動ＰＭ－ｐｏｓｔ。選擇“開始－所有程序－Ｄｅｌｃａｍ－ＰＭＰｏｓｔ－ＰＭＰｏｓｔ４５０１”，進入後處理程序定製模塊。

     （２）進入文件菜單，新建或打開Ｏｐｔｉｏｎ文件，載入Ｈｅｉｄｅｎｈａｉｎ５３０．ｐｍｏｐｔ文件。

     （３）創建和編輯摘要。

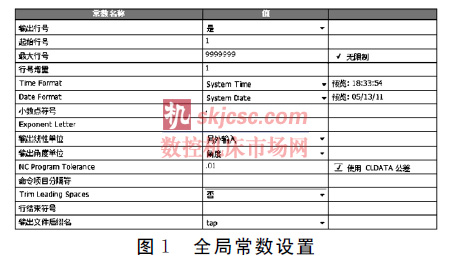

     （４）設定全局常數，如圖１所示。

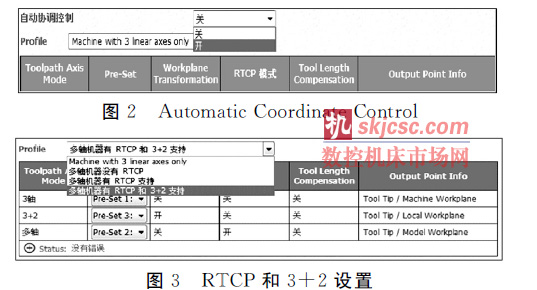

     （５）坐標控製，用於配置Ｘ、Ｙ 和Ｚ 坐標的計算方法。首次選擇一個新的選項文件時，ＡｕｔｏｍａｔｉｃＣｏｏｒｄｉｎａｔｅ　Ｃｏｎｔｒｏｌ（ＡＣＣ）默認為“ｏｆｆ”。對於具有ＲＴＣＰ和３＋２功能的ｉＴＮＣ５３０數控係統的多軸機床，ＡＣＣ在下拉式列表中選擇為“開”，如圖２所示。

     將Ｐｒｏｆｉｌｅ選項設為“多軸機器有ＲＴＣＰ和３＋２支持”，係統將“ｗｏｒｋｐｌａｎｅ　ｔｒａｎｓｆｏｒｍａｔｉｏｎ”、“ＲＴＣＰＭｏｄｅ”自動設為“開”，如圖３所示。

     （６）設置進給率、圓弧插補、鑽孔等參數。最小進給率：“１”；最大快速進給率：“３０　０００”；最大切削進給率：“１５　０００”。

      圓弧插補時，圓弧ＸＹ、ＸＺ、ＹＺ 平麵配置分別有兩個輸出選項：①弧，圓弧後置處理為弧線；②線性化，圓弧後置處理為一係列線段來逼近圓弧。本文選擇 “弧”輸出選項，最小半徑為“０．２”，最大半徑為 “１０　０００”。象限分割用於定義數控程序中弧是否進行象限分割，如需象限分割，則選為“ｙｅｓ”，ｉＴＮＣ５３０按默認選項“ｎｏ”。線性化方法是用於定義如何將弧線性化，有自ＣＬＤＡＴＡ文件和計算兩種選擇。

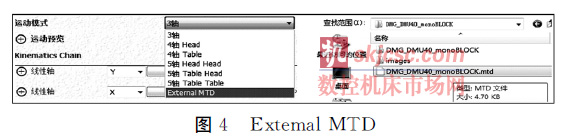

     （７）機床運動形式配置。運動模式對話框可定義機床的軸數、機器傾斜軸的類型和位置。在下拉列表中選擇“Ｅｘｔｅｍａｌ　ＭＴＤ”選項，如圖４所示。

     （８）多軸配置。此對話框用於定義多軸加工的一些必要設置選項。將“線性多軸運動”設置為“是”，表示對所有的多軸運動進行校驗，以確保移動誤差在全局常數設定的公差範圍內，如果任何移動超過公差，ＰＭ－ｐｏｓｔ會將其分成兩個更小距離的移動；當設置為“否”時，ＰＭ－ｐｏｓｔ不會在包含於ＣＬＤＡＴＡ文件中的原移動位置點之間添加任何中間點。

     Ｒｅｔｒａｃｔ　ａｎｄ　Ｒｅｃｏｎｆｉｇｕｒｅ是用於定義在刀路軌跡處理期間，機床運動達到其旋轉軸極限位置時ＰＭｐｏｓｔ的處理方式。這些極限位置在機床運動學對話框中以標準的多軸模板形式定義或直接在ＭＴＤ文件中定義，其具體設置如圖５所示。

    （９）初始化。初始化表中的參數用於指定啟動後處理時使用的一些參數值，如冷卻方式、刀補等。（１０）定製程序指令。指令的生成方法有兩種：①生成ＣＬＤＡＴＡ中相關聯的標示語；②按照一定的條件由後處理器生成。

     Ｃｏｍｍａｎｄｓ下的下列指令應激活：啟動程序、裝夾第一把刀具、換刀、快速移動、線性移動；ＸＹ 平麵、ＹＺ平麵或ＸＺ 平麵圓弧運動等。若在ＣＬＤＡＴＡ中指定的一個或多個指令沒有激活，則ＰＭ－ｐｏｓｔ在進行完整性檢驗時將產生“Ｄ００７７”警告。

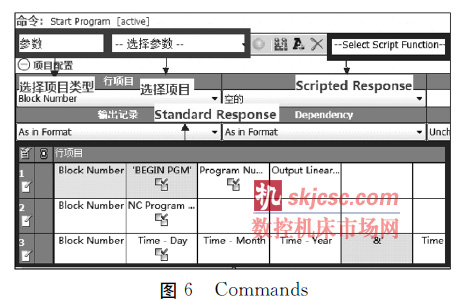

     啟動程序指令的主要功能是後處理器的初始化。需設定的主要參數包括特殊標識符、程序中僅需一次定義的參數、其他附加選項（如平麵選擇、安全高度、刀補等）、添加刀具列表等，如圖６所示。

     具體設置隻需在默認模板中設定毛坯大小（ＢＬＫＦＯＲＭ）的行後添加“Ｌ　Ｍ１２９ Ｍ１２７”、“ＬＢＬ　１７０”、 “ＣＹＣＬ　ＤＥＦ　２４７ＤＡＴＵＭ　ＳＥＴＴＩＮＧ …”、“ＣＹＣＬＤＥＦ　７．０ＤＡＴＵＭ　ＳＨＩＦＴ”、“ＣＹＣＬ　ＤＥＦ　７．１Ｘ＋０”、“ＣＹＣＬ　ＤＥＦ　７．２Ｙ＋０”、“ＣＹＣＬ　ＤＥＦ　７．３Ｚ＋０”、“ＣＹＣＬ　ＤＥＦ　１９．０ＷＯＲＫＩＮＧ　ＰＬＡＮＥ”、“ＣＹＣＬＤＥＦ　１９．１Ｂ＋０Ｃ＋０”。

     點擊     ，Ｌｏａｄ　Ｆｉｒｓｔ　Ｔｏｏｌ的典型參數有刀具類型、直徑等。多數情況下，需先將“項目類型”欄設定為“參數”選項，而後添加相對應的參數指令即可，參數值則由與之相關聯的ＣＬＤＡＴＡ標示語自動設定。Ｃｈａｎｇｅ　Ｔｏｏｌ，表示當ＰＭ－ｐｏｓｔ運行到一個相關聯的ＣＬ指令時，此命令將被激活，其對話框結構與 “加載第一把刀具”相似，需在此模板中添加“ＴＯＯＬＣＡＬＬ”、“Ｔｏｏｌ　Ｎｕｍｂｅｒ”、“Ｚ”等。

     進入      ，設定刀具軌跡的運動關係。ＦｉｒｓｔＭｏｖｅ　ａｆｔｅｒ　Ｔｏｏｌ　Ｃｈａｎｇｅ命令用來設置程序的首次刀具移動參數。Ｍｏｖｅ　Ｌｉｎｅａｒ指令設置直線加工運動的參數，典型參數有運動模式、刀補等。Ｍｏｖｅ　Ｒａｐｉｄ設置快速抬刀的移動速度參數，它與對應軸相關，Ｂ和Ｃ均需插入到Ｒａｐｉｄ快進和Ｌｉｎｅａｒ直線程序段中，即添加“Ｍａｃｈｉｎｅ　Ｂ”和“Ｍａｃｈｉｎｅ　Ｃ”使之格式為“Ｌ　Ｘ＋０．０Ｙ＋０．０Ｚ＋０．０Ｂ＋０．０Ｃ＋０．０Ｆ”。

      進入   ，激活“Ｓｅｔ　Ｍｕｌｔｉ－Ａｘｉｓ　Ｏｎ”，添加 “Ｌ　Ｍ１２８；ＡＣＴＩＶＡＴＥ　ＲＴＣＰ”；激活“Ｓｅｔ　Ｍｕｌｔｉ－Ａｘｉｓ　ｏｆｆ”，添加“Ｌ　Ｍ１２９；ＤＥＡＣＴＩＶＡＴＥ　ＲＴＣＰ”；激活 “Ｗｏｒｋｐｌａｎｅ　Ｓｅｔｔｉｎｇ”，添加以下內容“ＣＡＬＬ　ＬＢＬ１７０”“ＣＹＣＬ　ＤＥＦ　７．０ＤＡＴＵＭ　ＳＨＩＦＴ”“ＣＹＣＬ　ＤＥＦ７．１ＩＸ＋０”“ＣＹＣＬ　ＤＥＦ　７．２ＩＹ＋０”“ＣＹＣＬ　ＤＥＦ　７．３ＩＺ＋０”“ＣＹＣＬ　ＤＥＦ　１９．０ ＷＯＲＫＩＮＧ　ＰＬＡＮＥ” “ＣＹＣＬ　ＤＥＦ　１９．１Ａ＋０Ｂ＋０Ｃ＋０”“Ｌ　Ｂ＋Ｑ１２１Ｃ＋Ｑ１２２Ｒ０ＦＭＡＸ　Ｍ１２６”。

     結束程序指令的功能是設定程序結束前的機床動作，包括Ｚ 軸抬到安全高度、Ｂ 軸和Ｃ 軸回原點等。將定製的後處理模塊保存為ＤＭＵ４０．ｐｍｏｐｔ文件，並退出係統。

２　加工實例

     圖７為某企業委托加工的碗模型，其外表麵為回轉曲麵，上麵有龍鳳、雙喜等圖案，需五軸加工。用Ｐｏｗｅｒｍｉｌｌ編程生成刀具路徑後，使用前述定製的 “ＤＭＵ４０．ｐｍｏｐｔ”文件進行後處理，輸出適合ＤＭＵ４０機床的數控代碼，並完成加工，其花紋圖案的形狀、精度及表麵粗糙度均達到了設計要求。

３　結束語

     利用Ｐｏｗｅｒｍｉｌｌ的ＰＭ－ｐｏｓｔ定製機床的後處理模塊，可直接導出ＰＭ－ｐｏｓｔ自帶的機床基本後處理文件，並進行機床結構、運動形式和指令參數的配置，此法簡單、易行，可節省購置專用後處理模塊的費用。本文開發的後處理模塊能實現多軸聯動和定軸加工，已在ＤＭＵ４０機床上完成了複雜圖案的雕刻加工，由於五軸加工程序的編製較為複雜，建議多軸加工時仍需進行仿真驗證。
