隨著數控技術的發展，現代數控機床應用越來越廣泛。目前，在數控車床上加工規則曲線都相對比較統一。但是，對於橢圓、雙曲線等非規則曲線的編程方法各不相同，有些機床數控係統直接采用G指令加工非圓曲線，有些機床數控係統采用宏程序編程達到加工要求。由於螺紋加工工藝的特殊性，用數控加工基本G指令直接編程較為繁瑣。因此，一般數控機床為使用戶編程方便，都應用宏程序編程加工，通過函數公式來描述工件的輪廓或曲麵，是改進現代數控係統一個重要的功能和方法。靈活使用宏程序編程，同時也極大地提高了編程人員的工作效率，實現了普通編程難以實現的功能[1]。

      在數控車床上，使用成型刀具在圓柱麵和圓錐麵上車削內外螺紋，是常見的加工工藝。但是在橢圓麵上加工螺紋，加工難度大，很容易產生過切或報警，即使程序正確無誤，實際加工時參數調整也非常困難，直接影響加工工藝能否順利進行，以及加工精度能否得到保證[2]。

      本文通過宏程序編程，在數控機床上實現了橢球麵上螺紋的加工工藝，並總結了數控車床上加工橢球麵上螺紋的方法和技巧。

      1 橢球麵上螺紋的數控加工工藝分析

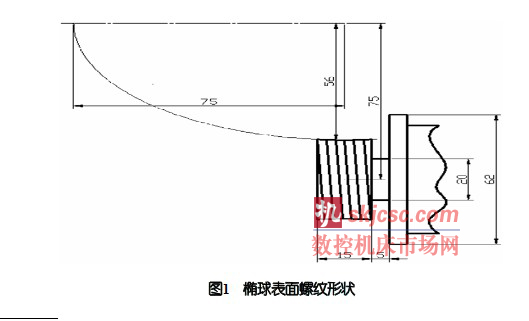

      本文采用配置為FANUC 0i MateTC數控係統的數控車床車削橢球表麵的螺紋。橢球表麵上的螺紋形狀如圖1所示。

      1.1 工藝分析與設計

      1.1.1 圖樣分析

      如圖1所示，零件由橢圓曲線和圓柱構成。先加工橢圓，然後在橢球上加工橢圓螺紋，也就是大螺距螺紋。橢圓曲線方程為

      式中：a為橢圓曲線長半軸；b為橢圓曲線短半軸；x為自變量；y為變量。

      解方程(1)得

      式中：b=56，a=75，代入式(2)得

      通過式(3)計算出零件圖上橢圓及各基點的坐標值。

      1.1.2 加工工藝路線設計

      先粗加工橢圓，然後精加工橢圓。橢圓的粗、精加工，可以通過改變數控係統偏置值的大小，使用同一個加工程序段來完成。加工程序段調用子程序或在G73複合循環指令中使用宏程序進行加工，去除餘量。留單邊0.5 mm的精加工餘量[3]。

      1.2 刀具選擇

      粗加工采用尖頭車刀，防止產生過切，刀片選用塗層硬質合金材料。精加工采用尖頭車刀，刀片選用陶瓷材料，刀尖圓弧半徑為0.2 mm，以減小對橢圓輪廓形狀的影響。選擇刀片時，為保證加工時刀具後刀麵與橢圓的螺旋槽表麵不發生幹涉現象，取主後角為6°～8°。螺紋加工的刀具選擇依據螺紋形狀和螺距大小選擇60 °  的螺紋刀[4]。

      1.3 程序編製

      下麵編寫(FANUC 0i係統)橢圓部分的精加工和螺紋加工程序。

      O0001 程序名

      G99 G40 G21 F0.1;

      T0101; 程序開始部分

      M03 S800;

      G00 X50.0 Z2.0; 宏程序起點

      #1=75.0; 長半軸值

      #2=56.0; 短半軸值

      #3=15.0; 步長值


      N1 IF [#13GE -15] GOTO 2; 條件判斷

      #4=56*SQRT[#1*#1-#3*#3]/75; 由橢圓公式推導出,SQRT為開平方

      G01 X[150-2*#4] Z[#3-15] F0.1; 加工橢圓

      #3=#3-0.1;

      GOTO 1;

      N2 G01 X60;

      G00 X100.0 Z100.0;

      M30; 程序結束

      螺紋加工的程序在橢圓加工的基礎上稍加修改即可，修改部分如下：

      #3=16.0; 步長值

      N1 IF [#13GE -16] GOTO 2; 條件判斷

      #4=56*SQRT[#1*#1-#3*#3]/75;

      G92 X[150-2*#4] Z[#3-16] F4; 加工螺紋

      #3=#3-4; 依據螺紋的螺距確定步距

      1.4 加工過程

      一次對刀後，不需要重複對刀，在機床參數表磨耗中不斷修改刀具偏置值來進刀，完成橢圓的粗、精加工；換螺紋刀，在橢圓上加工螺紋，螺紋加工深度也是通過控製刀具的偏執值來完成。第一次完成對刀後，按加工程序加工後退回到起刀點，在偏執值中輸入-0.8，仍運行第一次的螺紋加工程序，繼續修改偏置值運行螺紋加工程序，直到達到螺紋深度要求，完成加工。

      2 螺紋的在線測量和誤差修正

      螺紋通常采用齒厚遊標卡尺在不破壞工件坐標的前提下在線檢測中徑，以便於進一步通過改變刀具補償參數和程序等對誤差進行修正。測量時，必須調整好齒厚遊標卡尺的齒高尺寸，使它的讀數等於螺紋中徑到齒頂尺寸，隨後使齒厚卡尺與螺紋軸線大致相交成一個螺旋角，這時測得的尺寸即為螺紋中徑齒厚。測量結果如有誤差，可以通過改變刀具磨損補償，重新運行精加工程序[5]。

      3 結 語

      采用FANUC宏程序參數化編程，通過變量設置實現了橢球麵上螺紋的數控車削加工，不僅避免了複雜的數學計算，減少了誤差，而且使程序大大簡化，同時也提高了加工效率並保證了零件加工的質量，這些特點都使其具有廣泛的推廣使用價值。
