1     引言

      汽車發動機缸蓋的主要加工部位氣門導管是發動機中關鍵的零部件,而導管孔的加工刀具一直是發動機加工中比較難解決的問題。導管的材質一般為粉末冶金、鑄鐵等難加工材料,作為汽車發動機關鍵零部件,缸蓋氣門導管孔的加工精度要求很高。

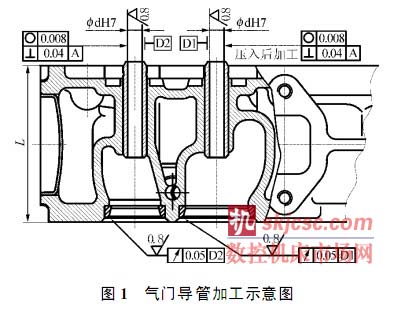

      如圖1所示,缸蓋座圈錐麵與導管孔這一組孔係的精度要求為:導管孔的孔徑精度為H6-H7,粗糙度為Ra0.8um左右,座圈錐麵對於導管孔跳動0.02-0.06mm。

      目前,大部分發動機廠家采用合金鉸刀或者合金塗層鉸刀加工,而這些刀具在加工中磨損很快,一般加工幾十件後就需要換刀,嚴重影響發動機加工的生產節拍,因此迫切需要一種能解決導管孔加工難題的刀具。

      鄭州市鑽石精密製造有限公司(簡稱鄭鑽)在試製優化切削參數等係列過程後,研製的汽車發動機氣門導管孔鉸刀采用PCD材質替代PCBN材質,顛覆了業界PCD材料不能加工黑色金屬的傳統理念,最終解決了發動機中導管孔加工的難題。

      2     PCD刀具和PCBN刀具比較

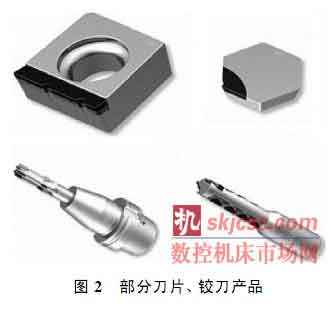

      PCD刀具具有硬度高、抗壓強度高、導熱性及耐磨性好等特性,可在高速切削中獲得很高的加工精度和加工效率。這些特性是由金剛石晶體狀態決定的。金剛石是單一碳原子的結晶體,獨特的晶體結構使其具有自然界最高的硬度、剛性、折射率、導熱係數以及極高的抗磨損性、抗腐蝕性及化學穩定性。圖2為部分刀片、鉸刀產品。

      由於CBN晶體與金剛石晶體都屬閃鋅礦型,且晶格常數相近,化學鍵類型相同,PCBN刀具具有較高的硬度和耐磨性、較高的熱穩定性和高溫硬度、較高的化學穩定性、良好的導熱性和較低的摩擦係數。

      PCBN刀具與PCD刀具的硬度和抗壓強度相近,但PCBN刀具有比PCD刀具更高的熱穩定性和化學惰性。

      3分析導管材質及加工精度,選擇加工刀具

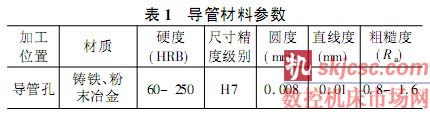

      導管的材質一般為鑄鐵或者粉末冶金,屬於黑色金屬難加工材料,具體參數見表1。

      按照傳統理論,PCBN更適合加工黑色金屬,也就是說更適合發動機導管的加工。但是,PCBN不適合加工硬度低的工件,而且如果要發揮其熱穩定性和紅硬性的優點就必須選擇較高的線速度。由於導管孔的內徑很小(一般在4.5-12之間),無法選擇適合PCBN切削的線速度,也就無法發揮其紅硬性和熱穩定的優點,反而磨損非常快,不適合加工導管材料。

      PCD刀具的金剛石材料化學成分是碳,與鐵係有親和力。切削過程中,金剛石的導熱性優越,散熱快,隻要注意切削熱不高於700,就不會發生石墨化現象。也就是說,隻要在加工過程中控製好PCD刀具的切削溫度就可以加工導管孔,並且適合加工硬度較低的工件,對線速度也沒有苛刻的要求。

      4     設計適合導管加工的PCD鉸刀

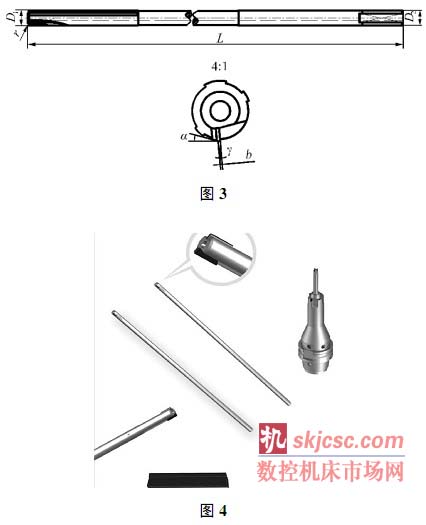

      在設計刀具時要考慮刀頭材質、刀體材質、切削刃為圓弧刃還是直線刃、刀具的幾何角度、前角、後角以及切削參數等因素。圖3為鉸刀結構示意圖,圖4為不同型式鉸刀實物圖。

       (1)刀頭材質粒度的選擇

      PCD材料粒度對刀具抗磨損、抗破損性能影響明顯。粒度大,磨損小;粒度小,磨損大。為了降低磨損率,一般選擇較大的PCD粒度,導管孔粗糙度要求為Ra0.8-1.6,最終選擇粒度為15-25範圍。考慮到導管孔徑小,切削刃采用單刃。

      (2)刀體材質的選擇

      導管孔屬於長徑比較大的小孔加工,刀杆必須有很好的強度和一定的韌性,因此選擇硬質合金作為基體材料。刀具在加工中要求散熱性好,因而選擇螺旋內冷方式,以確保散熱快、溫度均勻。為保證刀具的直線度要求,硬質合金基體采用導向方式。

      (3)圓弧刃和直線刃的選擇

      PCD刀具在切削時的材料去除量極小(一般在微米級以下),切削時刀尖部分與工件相互作用,此時刀具切削部分是指實際參加切削的刀尖幾何形狀部分。目前一般做成直線切削刃和圓弧r切削刃兩種形式。直線刃刀具難以加工出超精密表麵,圓弧切削刃加工表麵質量好,但刃磨比較麻煩。基於表麵質量和加工精度的考慮,選擇圓弧刃方式。

      (4)刀具幾何角度的選擇

      刀具的幾何角度也影響著刀具壽命。導管材料屬於難加工材料,根據其成份,設計時選擇前角為3-6度,後角為10-15度。

      (5)切削速度的選擇切削線速度計算公式為

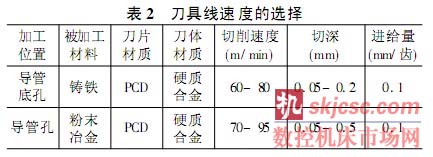

      切削速度是影響PCD刀具磨損的主要因素,隨著切削速度的提高,刀具磨損加快。加工導管的刀具線速度選擇如表2所示。

      刀具製作後給多家發動機廠試用,試用效果很好,加工效率大幅度提高,並且減少了換刀次數,保證了加工工件的穩定性。

      5     結語

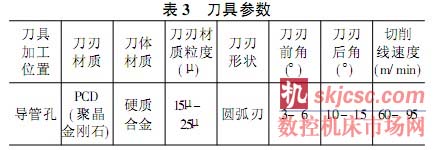

      鄭鑽公司設計的加工導管孔高精密超硬刀具參數見表3。

      試驗結果表明,該PCD(聚晶金剛石)鉸刀刀具是更適合加工汽車發動機導管孔的刀具,解決了發動機中導管孔加工的難題,可發揮PCD鉸刀加工精度高、切削力小、壽命長、減少熱變形等一係列優勢。
