我國發動機缸體缸蓋高速銑削技術與刀具現狀

      傳統的發動機缸體、缸蓋銑削加工大量采用專機生產線，生產效率低下、生產節拍慢、生產成本高。如今，隨著新設備、新工藝的不斷采用，發動機缸體、缸蓋的銑削加工逐漸采用數控高速加工中心以替代這些傳統的專機生產線，向著高速銑削的方向發展，許多加工中心機床的主軸轉速可達數萬轉。

      隨著數控設備與高速銑削工藝的推廣應用，刀具材料也發生了巨大變化。近年來，在發動機缸體、缸蓋加工中，主要采用以硬質合金材料為主的各種銑刀代替了傳統的高速鋼刀具，銑削速度大幅提高，加工效率提高了數倍，為銑削加工全麵進入高速銑削階段起到了重要作用。隨著塗層技術的發展，硬質合金刀具的耐磨性和韌性得到了大幅度的提高，不僅開發了適應高速銑削、幹切削、硬切削的耐熱性更好的塗層，而且通過對塗層結構的創新，開發了納米、多層結構，大幅度提高了塗層硬度和韌性，推動了硬質合金刀具的更廣泛應用。

      然而，隨著發動機缸體、缸蓋銑削加工向著更高的銑削速度發展，硬質合金刀具以及陶瓷等刀具已難以滿足使用要求，特別是當銑削線速度達到5000m/min以上時，聚晶金剛石（PCD）和聚晶立方氮化硼（PCBN）將成為可供選擇的兩種超硬刀具材料。

       PCD/PCBN超硬刀具的性能特點及應用

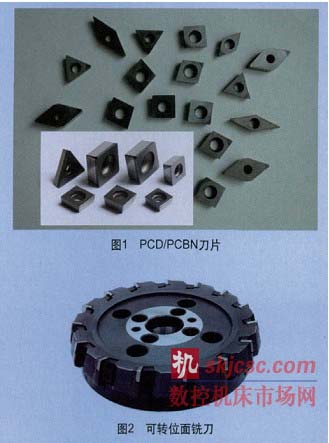

      目前，國外先進國家已經大規模投入使用PCD/PCBN超硬刀具（見圖1），這與國外高速數控機床20年來的快速發展是分不開的，尤其是在汽車工業中，國外PCD/PCBN刀具已經占到刀具市場份額的30%以上。PCD/PCBN刀具以其高硬度、高耐磨性、良好的導熱性和低摩擦係數等優異性能，必將如同高速數控機床在中國的發展過程一樣，是大勢所趨。圖2所示為安裝了超硬刀片的可轉位麵銑刀。

      聚晶立方氮化硼PCBN是目前利用人工方法合成的硬度僅次於金剛石的新型刀具材料，由於它具有遠遠高於其他材料的硬度，因此它與金剛石統稱為超硬刀具材料。PCBN材料的硬度在4000～6000HV，具有很高的熱穩定性、高溫硬度和抗氧化能力，在銑削鑄鐵遇到夾渣時也不會發生崩刃；其楊氏模量約為750GPa，高於WC、TiC、AL2O3等材料；密度較小，約為3.48×l03kg/m3，與AL2O3、Si3N4密度相近，而熱膨脹係數較小，因此，PCBN在高溫狀態下基本不會產生變形。基於上述優點，PCBN刀具能夠滿足高速切削、幹式切削、硬態切削等綠色製造的要求，非常適宜高速幹式切削鑄鐵類缸體、缸蓋等工件。

      聚晶金剛石PCD是英文Polycrystallinediamond的簡稱，它與單晶金剛石相對應。PCD刀具具有硬度高、抗壓強度高、導熱性及耐磨性好等特性，可在高速切削中獲得很高的加工精度和加工效率。PCD刀具材料的硬度可達8000HV，為硬質合金的80～120倍；導熱係數為700W/mK，因此PCD刀具熱量傳遞迅速；摩擦係數一般僅為0.1～0.3（硬質合金的摩擦係數為0.4～1），因此PCD刀具可顯著減小切削力；熱膨脹係數僅為（0.9～1.18）×10－6，僅相當於硬質合金的1/5，因此PCD刀具熱變形小，加工精度高；PCD刀具與非鐵金屬和非金屬材料間的親和力很小，在加工過程中切屑不易粘結在刀尖上形成積屑瘤，所以PCD刀具在加工鋁、鎂、銅等金屬及其合金時表現出了優良的性能。

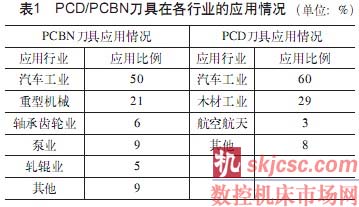

      汽車工業是PCD/PCBN刀具最好的應用領域。近年來，隨著我國汽車工業的不斷發展，汽車行業已成為國民經濟的重要支柱，PCD/PCBN刀具配合高速數控機床使用，能縮短加工時間達到一半以上，同時也減少非加工時間，增加機床使用壽命，提高加工效率。目前，國外PCD/PCBN刀具在氣缸體、氣缸蓋、車軸、變速器、軸承蓋等零件加工上應用很多。表1為PCD/PCBN刀具在各行業的應用情況。

      PCD/PCBN刀具高速銑削發動機缸體缸蓋

      發動機缸體加工中，粗銑缸體幾個大麵是效率最低、生產成本最高的加工工序。圖3、圖4所示為鑄鐵發動機缸體與鋁合金發動機缸體。目前，以塗層硬質合金麵銑刀為主的加工方式已不能適應日益增長的效率競爭的要求。

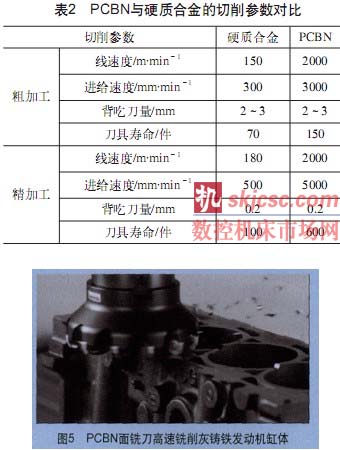

      為了解決這個問題，對於鑄鐵類發動機缸體，可以應用整體PCBN銑刀片高進給幹式粗銑平麵，可有效提高缸體的加工質量與加工效率。如上海通用汽車公司（SGM）的發動機柔性生產線上應用高性能PCBN刀具銑削發動機缸體平麵，銑削線速度高達1500～2000m/min，不僅大大提高了發動機的加工效率與加工質量，縮短了加工時間，也提升了發動機生產線的適應能力。表2為PCBN與硬質合金的切削參數對比。圖5為PCBN麵銑刀高速銑削灰鑄鐵發動機缸體。

      對於鋁合金材料的發動機缸體缸蓋，則廣泛采用PCD麵銑刀進行高速銑削加工，使其加工效率與加工質量得到極大提高。圖6所示為可轉位PCD麵銑刀，其具體參數為：刀具直徑63mm，轉速19705r/min，每齒進給量0.12mm，齒數為5，總進給速度達12000mm/min，進給行程為3033mm，消耗時間15.2s，刀具壽命為10000件。而對於相同規格的可轉位塗層硬質合金麵銑刀，其具體參數為：刀具直徑63mm，轉速4000r/min，每齒進給量0.2mm，齒數為6，總進給速度4800mm/min，進給行程3033mm，消耗時間37.9s，刀具壽命為800件。

      由對比可知，在其他條件相同的前提下，PCD麵銑刀消耗的時間比可轉位硬質合金麵銑刀消耗的時間減少約60%，而刀具壽命則為原來的12倍多，大大減輕了刀具調整等輔助勞動的強度並節省了時間。另外，還可以適當采用帶修光刃的刀片，使加工效率、表麵質量得到進一步提升。圖7所示為使用PCD麵銑刀精銑鋁合金缸蓋燃燒室麵。

      結語

      PCD/PCBN代表刀具材料的發展方向，是一種較理想的切削刀具材料，其優良的性能及高效優質的加工早已在國內外得到普遍認可與證實，以這種材料來替代不可再生而且漸漸匱乏的硬質合金材料刀具是必然趨勢。相信隨著高速加工技術的不斷發展，以及PCD/PCBN刀具性能的不斷改善，成本的進一步降低，其應用必將更為廣泛。
