1 引言

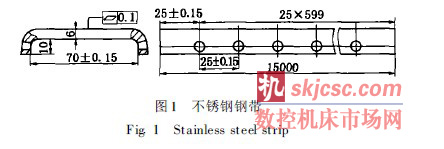

      鋼鋁複合軌( 接觸軌) 是城市軌道交通係統中供電係統的主體, 能保證集電靴滑行順暢及良好的電接觸, 使機車穩定取流。接觸軌采用不鏽鋼鋼帶與鋁合金複合的方式, 其中接觸軌本體采用鋁合金,可提高接觸軌的導電性能; 接觸軌接觸表麵采用不鏽鋼, 可提高接觸軌的耐磨性。鋁軌本體通過正擠壓工藝成形, 但是, 不鏽鋼鋼帶的成形工藝是關鍵點和難點之一, 不鏽鋼鋼帶長度為15m, 如圖1 所示。

      由於接觸軌的主要技術性能考核指標是導電性和耐磨性, 為了降低不鏽鋼鋼帶與鋁軌之間的接觸電阻, 必須保證不鏽鋼鋼帶與鋁軌之間密貼接觸,不得出現結合縫隙。因此, 不鏽鋼鋼帶的成形工藝及加工方法必須滿足:

      ( 1) 在15m 長度的方向上, 不鏽鋼鋼帶的內表麵( 結合麵) 與鋁軌的接觸麵的形位公差一致, 確保均勻密貼接觸。

      ( 2) 鋼帶兩側腿上“鉚接孔” 的對稱度滿足01.1mm 技術要求。

      ( 3) 鋼帶兩側腿上“ 鉚接孔”, 孔與孔之間的距離公差, 消除加工兩側孔在15m 方向上的積累誤差。

      ( 4) 鋼帶的平麵度是0. 1mm。

      2 不鏽鋼鋼帶成形關鍵問題

      2. 1 成形工藝方案分析

      根據鋼帶的端截麵形狀, 有4 種成形工藝—滾擠成形、軋製成形、折彎成形、模壓成形。由於鋼帶的長度為15m, 折彎成形和模壓成形工藝方案無法滿足成形要求; 再由於鋼帶的表麵質量和形位公差較高, 軋製工藝也無法達到鋼帶的表麵質量要求。通過滾擠成形工藝製造的不鏽鋼鋼帶, 基本滿足圖紙技術要求, 與鋁軌結合麵吻合很理想, 滿足力學強度和電性能的技術要求。

      2. 2 不鏽鋼帶的加工精度保證措施

      ( 1) 成形精度保證措施 目前國內大形滾擠成形機組主要成形產品是鋼管類零件, 其加工精度較低, 國標規定為IT16 級, 經過大量工藝試驗證明這樣的通用設備生產的產品無法滿足不鏽鋼帶成形的技術要求, 再由於不鏽鋼材料的本身特性, 與碳素鋼Q235A 相比, 其成形難度大, “ [ ”形的對稱成形性較差, 出現兩側“腿”不等高的問題, 技術圖紙上對兩側“腿” 提出的10- 01 10- 01 20精度要求, 必須經過機械加工來實現; 這樣, 滾擠成形所用的毛坯料的寬度要留機械加工餘量, 單邊最少為31 5mm。

      ( 2) 不鏽鋼帶“鉚接孔” 的加工精度保證措施一條15m 的不鏽鋼帶, 兩側腿各加工749 個孔, 共計1498 個孔。設計雙麵高精度專用鑽孔工裝, 通過一次裝卡, 兩麵鑽孔來實現兩側腿749 對”一一對應”孔的對稱度; 通過每次裝卡以上模鑽孔的最後一個孔為定位基準來消除在15m 方向的積累誤差,實現749 個孔的孔距間的精度。

      3 滾擠成形過程中, 造成兩側“腿”不等高技術問題的主要原因

      ( 1) 兩"腿" 高度尺寸太小, 即力臂太短。一般成形產品板厚與高度的比例最小為1: 4, 而該產品為1: 11 67。

      ( 2) 由於不鏽鋼冷作硬化比較敏感, 鋼帶在滾擠成形過程中, 強度會大幅度提高, 成形前板料強度為660N/ mm2 , 成形後兩側“腿” 強度提高到840 N/ mm2 , 因而增大了成形難度。

      ( 3) 由於板料強度隨著成形角度的增大而增大,鋼帶在光滑的剛性成形輪軋擠壓過程中發生滑移,這是造成兩側“腿” 不等高的主要原因。

      4 成形工藝流程

      不鏽鋼鋼帶生產工藝流程為: 鋼卷分剪→滾擠成形→校直→鑽孔→表麵拋光。從產品的技術經濟性角度分析, 降低不鏽鋼鋼帶上兩側 “腿”10- 01 10- 01 20精度要求, 提高設備精度和模具精度, 實現滾擠工藝一次成形, 確保側“腿”的等高的一致性。

      5 結論

      ( 1) 通過對超厚不鏽鋼鋼帶的成形技術進行研究, 解決了不鏽鋼帶的成形工藝和加工( 鑽空) 技術中的技術難題, 為超厚不鏽鋼板的成形技術積累了豐富的經驗, 該項技術將得到廣泛應用。

      ( 2) 開發研製鋼鋁接觸軌填補了我國這項技術的空白, 鋼鋁接觸軌目前正在快速起步, 鋼鋁接觸軌的研製成功滿足廣州地鐵四號線設備國產化的需求, 同時推動中國城市軌道交通技術經濟的發展;現已在廣州地鐵四號線( 約100km) 上批量供貨,目前鋼鋁接觸軌在地鐵供電係統中已處於主導地位,將在深圳地鐵3 號線、北京機場快線、杭州地鐵等廣泛應用。
