近年來我國自主開發了TC18( Ti-5Al-5Mo-5V-1Cr-1Fe) 超高強度鈦合金，該合金兼有α + β 鈦合金和β 鈦合金的綜合性能，強度高、韌性好，焊接性能優，特別適用於製造飛機起落架等關鍵部件［1，2］。然而，鈦合金導熱性能差，易於粘刀，因而切削加工難度大，而TC18 鈦合金強度高，故其加工難度比一般鈦合金更大［3 ～ 5］。車削加工是飛機起落架等關鍵部件的重要加工工序，車削加工試樣表麵粗糙度對其力學性能，尤其是對疲勞性能影響顯著［4 ～ 6］，加之鈦合金材料的力學性能對表麵狀態尤為敏感，因此，在車削加工中合理地控製加工零部件的表麵粗糙度十分重要。另外，在保障合適的加工件表麵質量的前提下，提高加工效率、並兼顧合理的刀具壽命也是十分必要的［5，6］。關於鈦合金切削加工技術的研究已有開展，並得到了一些有價值的數據和規律［3 ～ 10］，然而多數研究工作主要針對刀具的磨損方麵［7 ～ 10］，而關於車削加工對鈦合金表麵粗糙度影響研究的工作相對較少，而以加工件表麵粗糙度為判據對TC18 鈦合金車削加工工藝參數進行優化的研究工作，目前尚很少見報道。

      首先研究機械加工表麵粗糙度Ra對TC18 鈦合金疲勞壽命的影響規律，以驗證嚴格控製車削加工試樣表麵粗糙度的重要性。然後利用正交試驗法設計車削加工工藝參數，並以零件表麵粗糙度Ra值為車削加工表麵質量評價指標，對TC18 鈦合金車削加工工藝參數進行優化研究。

      1 材料及試驗方法

      1. 1 試驗材料與試樣

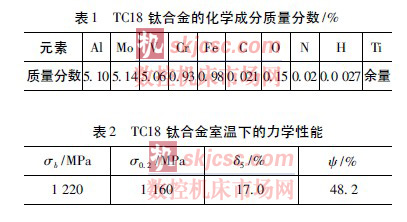

      車削加工的材料對象為TC18 超高強度鈦合金棒料，直徑40 mm。熱處理製度為: 840 ℃，1 h + 爐冷+ 750 ℃，1 h + 空冷+ 600 ℃，2 h + 空冷。通過雙重退火處理獲得α + β 雙相組織。TC18 鈦合金的化學成份、室溫力學性能分別如表1、表2 所示。

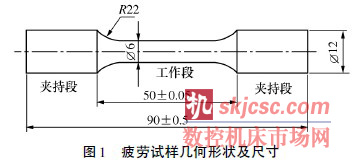

      旋轉彎曲疲勞試樣幾何形狀及尺寸如圖1 所示。為了揭示機械加工表麵粗糙度對TC18 鈦合金疲勞性能的影響規律，分別采用粗車、精車和精車後機械拋光的方法製備表麵粗糙度Ra值分別為2 μm、0. 8 μm 及0. 06 μm 的3 種疲勞試樣，進行疲勞壽命對比試驗研究。

      1. 2 試驗方法

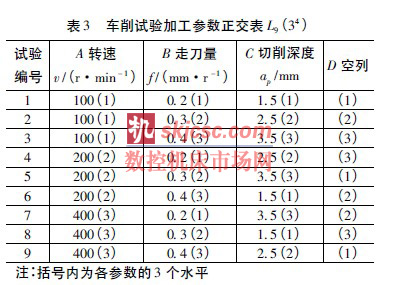

      TC18 鈦合金的車削工藝試驗研究在CM6140車床上進行，使用伊斯卡( ISCAR) 公司生產的帶TiAlN 塗層的硬質合金刀片，刀片型號為WNMG080412-TF，配合刀杆型號為PWLNR 2020K-08X。TC18 鈦合金的車削工藝參數優化采用分別采用如表3 所示的三水平L9 ( 34 ) 正交試驗方法，因素A、B、C 分別代表轉速、走刀量及切削深度，由於加工參數隻有3 個，所以D 列為空列作為誤差列。通過改變切削速度、走刀量以及切削深度，研究車削工藝參數對TC18 鈦合金表麵粗糙度的影響規律。車削加工試驗在冷卻液充分供給的條件下進行。

      鈦合金車削加工試件表麵粗糙度的測量利用日本三豐公司的Surf Test SJ-201 型粗糙度儀。疲勞試驗采用PQ-6 型旋轉彎曲疲勞試驗機，轉速3 000 r /min，室溫下進行。首先通過精車試樣的應力壽命( S-N) 曲線測試，確定合適的最高循環應力水平條件，在此相同應力條件下對比各表麵粗糙度狀態試樣的中值疲勞壽命，平行試樣為5 件。

      1. 3 數據分析方法

      分別采用直觀分析法、方差分析法、Taguchi 分析法以及多元線性回歸分析法綜合分析車削加工試驗結果［11 ～ 15］。Taguchi 分析法是由日本田口玄一博士創立的，它是一種以試驗技術為基礎，通過係統設計、參數設計和容差設計提高與改進產品質量的一種質量工程方法。田口法的核心分析工具是正交表和信號與幹擾比S /N。在S /N 分析中，性能特性可以分成望小特性、望大特性和望目特性。為了獲得最佳的加工性能，對表麵粗糙度應采用望小特性來研究。對於望小特性，S /N 比值公式為

      式中: Yi是第i 次實驗結果( 即試驗中被加工零件表麵粗糙度的實際測量值) 。可以通過信號與幹擾比和方差分析來預測車削過程可變參數的最佳組合。根據上述分析方法確定最佳車削加工參數，最後，通過驗證性試驗來考核所確定的最佳車削加工參數的合理性。

      2 試驗結果與分析

      2. 1 表麵粗糙度對TC18 合金疲勞壽命的影響

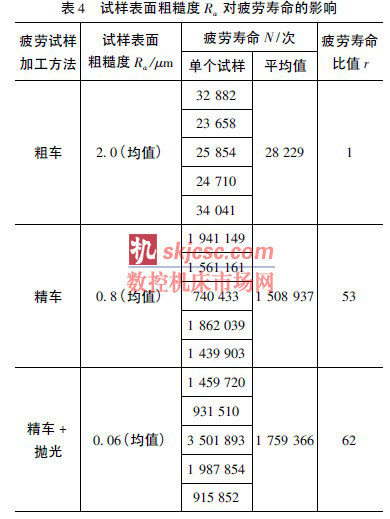

      表4 所示為分別采用粗車、精車和精車後機械拋光的方法製備的3 種表麵粗糙度( Ra值分別為2 μm、0. 8 μm 及0. 06 μm) 疲勞試樣在600 MPa 最大循環應力條件下的疲勞壽命試驗結果，每種表麵粗糙度平行試樣為5 件。600 MPa 最大循環應力水平條件的確定依據對精車試樣的應力-壽命( S-N)曲線的測試結果。

      表4 所示的疲勞壽命試驗結果表明，機械加工表麵粗糙度對TC18 鈦合金疲勞壽命有顯著的影響，表麵粗糙度愈大，其疲勞壽命愈低，粗車試樣 ( Ra = 2. 0 μm) 的疲勞壽命分別是精車試樣( Ra =0. 8 μm) 和拋光試樣( Ra = 0. 06 μm) 疲勞壽命的1 /53和1 /62，故機械加工中必須嚴格控製工件的表麵粗糙度。原因是鈦合金對表麵缺口敏感性高，尤其是TC18 鈦合金屬於超高強度鈦合金，其表麵缺口敏感性會更高［16］。

      此外，為了模擬承受彎曲交變載荷的航空零部件而采用了旋轉彎曲疲勞試驗方法，試樣表麵承受最大的交變應力幅值，故疲勞裂紋首先從表麵萌生，因而表麵粗糙度愈大，其疲勞裂紋愈易於在表麵萌生，裂紋萌生壽命所占總壽命的比例會降低，由此導致鈦合金表麵粗糙度愈高，其疲勞抗力愈低。另外通過對比拋光和精車試樣的疲勞壽命可以發現，盡管二者的表麵粗糙度Ra值相差1 個數量級，然而，前者的疲勞壽命僅僅比後者提高了16. 6%，這說明TC18 鈦合金的疲勞壽命與表麵粗糙度Ra值並非呈線性變化關係，通過合適的精車參數控製表麵粗糙度達到一定數值後，即可獲得很高的疲勞抗力。由此可見，對於承受疲勞載荷的超高強度TC18 鈦合金零件的車削加工來說，可以用表麵粗糙度值Ra值作為評價指標，通過優化加工參數試驗，獲得合理的車削加工參數，以保證較高的TC18 鈦合金的抗疲勞性能。

      2. 2 直觀分析

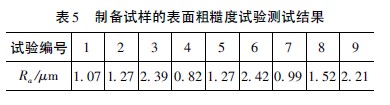

      表5 為對應表3 所示的不同車削加工參數下所製備試樣的表麵粗糙度測試結果，考慮到試件表麵粗糙度分布的分散性和測試數據的可靠性，采取測試被加工試件表麵3 處不同位置的表麵粗糙度，並取平均（jun1）值作為試驗結果。

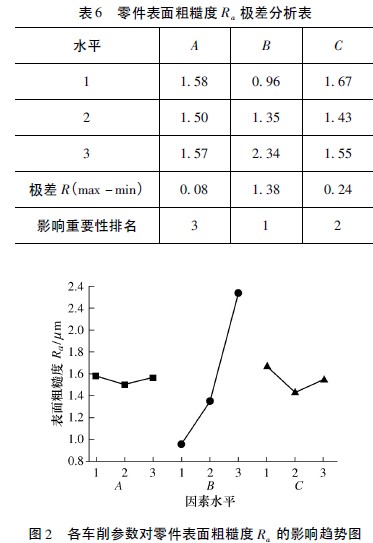

      由表5 所示的試驗結果可以看到，4 號參數加工試樣的表麵粗糙度值最小，Ra = 0. 82 μm，即與前麵疲勞試驗中的精車試樣的表麵粗糙度相近，其加工方案為A2B1C2 ( 表示A 因素第二個水平、B 因素第一個水平、C 因素第二個水平，即轉速為200 r /min、走刀量為0. 2 mm/r、切削深度為2. 5 mm) ; 其次是7 號參數下加工件的表麵粗糙度值較低，Ra = 0. 99 μm，其加工方案為A3B1C3。上述結果是通過試驗直接得到的，為了進一步尋找最佳因素水平配合方案，分析過程中采用文獻［12］中的主要計算公式，計算各因素的極差值如表6 所示，得到了各因素對零件表麵粗糙度值的影響趨勢圖如圖2 所示。

      由表6 所示分析結果可以看出各影響因素的極差關係為RB ＞ RC ＞ RA，由此可以得到影響零件表麵粗糙度各因素的主次順序為: 走刀量B ＞ 切削深度C ＞ 轉速A。從圖2 可以看出: 因素B( 走刀量) 對零件表麵粗糙度影響最大，隨著走刀量的增大，零件表麵粗糙度急劇增加; 因素A 與因素C 對零件表麵粗糙度影響規律一致，均存在極小值點。從圖2 可以直觀得到獲得最低零件表麵粗糙度的最優車削加工參數組合方案為A2B1C2 ( 即轉速為200 r /min、走刀量為0. 2 mm/r、切削深度為2. 5 mm) 。根據2. 1 節的疲勞試驗結果可知，采用該車削加工參數可以獲得很高的TC18 鈦合金疲勞抗力。

      2. 3 方差分析

      直觀分析不能估計試驗中必然存在的誤差的大小，即不能區分因素各水平所對應的試驗結果間的差異究竟是由於因素水平不同所引起的，還是由於試驗誤差造成的，因而不能知道分析的精度。為了彌補直觀分析的不足，可采用方差分析的方法。方差分析就是利用試驗結果的信息，對試驗中哪些因素對試驗結果有顯著性作用，哪些因素沒有顯著作用作出合理判斷的統計方法。表7 所示為方差分析結果，對於給定顯著水平α = 0. 01 或0. 05，因素B( 走刀量f) 對粗糙度影響是非常顯著的，因素C 與因素A 對粗糙度的影響不顯著。這個結論與直觀分析得到的結論是一致的。走刀量f 是車削TC18 鈦合金零件表麵粗糙度的主要影響因素，這一結論從理論分析上也得到了支持.［5］

      2. 4 Taguchi 法分析

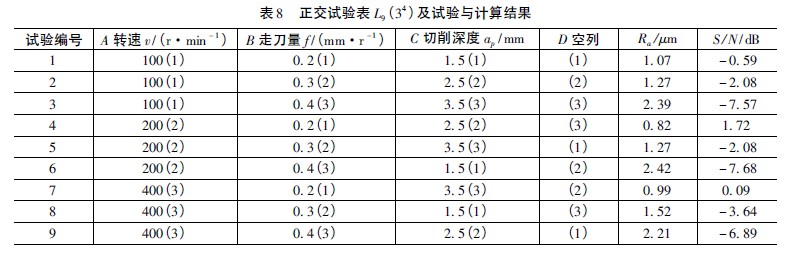

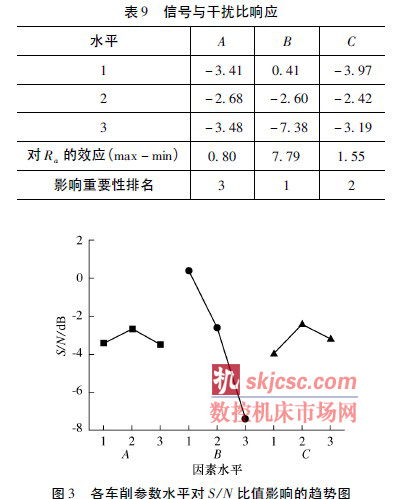

      零件表麵粗糙度Ra的望小特性S /N 比的計算分別將試驗結果代入公式( 1) ，計算得到S /N 比值，表8 所示為正交試驗表L9 ( 34 ) 及試驗與計算結果。在Taguchi 分析方法思想中，S /N 比值越大越好。進一步計算信號與幹擾比響應列入表9 中，並繪出各影響因素水平對S /N比值的趨勢圖如圖3 所示。

      由表9 可以看出，各參數水平對S /N 的影響效應不同，其中因素B( 走刀量f) 影響最大，且隨著走刀量的增加S /N值急劇下降; 因素A( 轉速v) 與因素C( 切削深度ap) 對車削試件表麵粗糙度影響規律一致，均存在極大值點。根據各因素對S /N 的影響程度可以判定各車削參數對表麵粗糙度的影響按主次排列次序依次為: 走刀量f ＞ 切削深度ap ＞ 轉速v 。

      根據Taguchi 分析方法思想中S /N 比值越大越好的原則，從圖3 中可以得到獲得零件表麵粗糙度最低的最優車削參數組合方案為A2B1C2 ( 即轉速為200 r /min、走刀量為0. 2 mm/r、切削深度為2. 5 mm) ，該分析結果與直觀法、方差分析法的分析結果是一致的。

      2. 5 多元線性回歸分析

      根據表8 所示的試驗方案及試驗數據，采用數理統計分析軟件SPSS 13. 0 進行多元線性回歸分析，可得車削試件表麵粗糙度Ra與車削加工參數之間關係的多元線性回歸方程

                    Ra = － 0. 378 + 4. 05 × 10 －5 v + 6. 9f － 0. 06ap                ( 2)

      上述回歸方程可作為車削加工工件表麵粗糙度數值的預測方程。

      2. 6 驗證試驗

      為了進一步驗證上述優化車削加工參數組合方案及加工件表麵粗糙度預測方程的合理性與可靠性，進行了驗證試驗。根據前麵分析得到的最優參數組合為A2B1C2 ( 即轉速為200 r /min、走刀量為0. 2 mm/r、切削深度為2. 5 mm) ，進行了3 次重複驗證試驗，試件的表麵粗糙度測試結果和根據方程 ( 2) 預測的結果如表10 所示。

      對比表10 所示的測試及計算結果可以看到，3次重複驗證試驗所加工試件的表麵粗糙度測試值分別為0. 88 μm、0. 82 μm 及0. 80 μm，平均值為0. 83 μm。根據車削試件表麵粗糙度預測方程( 2)計算所得到的Ra = 0. 86 μm，預測值與實際測試值間的誤差平均為4. 9%。上述驗證試驗，不僅表明優化車削參數能獲得較低的車削加工件表麵粗糙度，試件的表麵粗糙度數值穩定性好，而且表明了所得Ra預測方程的正確性。

      3 結論

      1) 機械加工表麵粗糙度對TC18 鈦合金疲勞抗力有重要的影響作用，粗糙度愈高，疲勞壽命愈低，粗糙度Ra從2 μm 降低到0. 06 μm，疲勞壽命提高61 倍。表麵粗糙度Ra值可作為疲勞服役工況下鈦合金零部件車削加工參數優化的評價指標。

      2) 走刀量f 是TC18 鈦合金車削加工零件表麵粗糙度影響最顯著的因素，車削加工參數對鈦合金表麵粗糙度影響程度的排序為: 走刀量f ＞ 切削深度ap ＞ 轉速v。優化的TC18 鈦合金車削加工參數為轉速v =200 r /min、走刀量f =0. 2 mm/r、切削深度ap =2. 5 mm，此時可以得到較高的鈦合金抗疲勞性能。3) 建立了預測車削加工TC18 鈦合金表麵粗糙度與車削轉速、走到量和切削深度之間關係的定量方程，該方程預測結果與驗證試驗結果有良好的一致性。
