結構改進高速主軸是用於高速加工機床的標準功能部件，它具有轉速高、結構緊湊、安裝簡單等優點，是目前高速數控銑床、加工中心等產品的常用配套件。目前，CNC 機床生產廠所使用的高速主軸在結構與原理並無太大的區別，但由於其結構緊湊、加工難度較大，因此，大都需要采用專業生產廠家生產的標準部件。文中介紹了一種通過改進結構，降低加工難度，且可以方便地實現不同刀柄轉換的高速主軸，它不僅易於製造，還具有使用方便靈活、維修簡單等優點。

      1 問題的提出

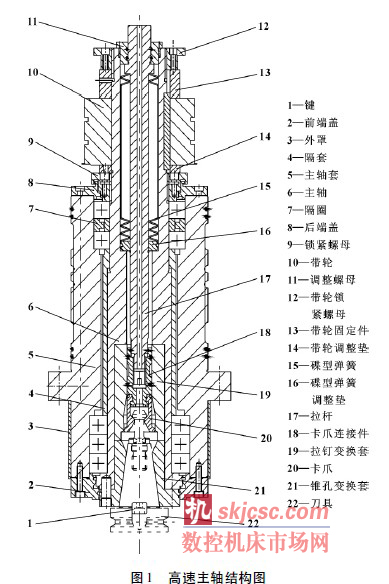

      高速主軸的結構如圖1 所示，在原來一體式高速主軸上，主軸6、拉釘變換套19、錐孔變換套21為整體結構，主軸6 的前端需要加工與刀具錐柄相配合的錐孔以及用來安裝卡爪連接件18、卡爪20的內孔。整體式高速主軸結構主要存在以下兩個問題: ( 1) 為了保證卡爪連接件18、卡爪20 能夠在主軸內部上下靈活運動，位於細長主軸內部的拉釘變換套部位的內部表麵粗糙度要求高、加工工藝性差，帶來了細長主軸內部高精度孔加工、熱處理等技術難題，使得大多數機床生產廠家都無法生產; ( 2) 整體式結構的高速主軸部件的錐孔及拉釘孔均直接加工在主軸上( 圖1 中的拉釘變換套、錐孔變換套部位) ，因此，一種主軸隻能安裝一種規定的刀具，當機床更換不同係列刀具時，必須更換整個主軸部件，主軸對刀具的適應性差，使用局限性大。

      2 結構的改進

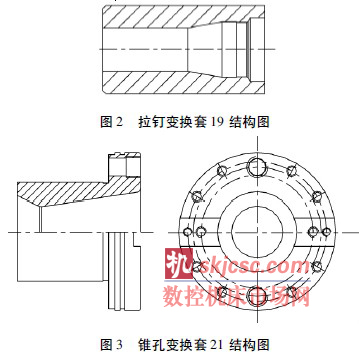

      此次結構改進的技術方案是: 將主軸前端帶有內錐孔、拉緊結構安裝內孔的部位與主軸分離，成為圖2 所示的拉釘變換套19 與圖3 所示的錐柄變換套21兩個獨立零件。

      拉釘變換套與錐柄變換套的內部尺寸可按不同係列刀具的刀柄與拉釘要求設計，以便安裝不同係列的刀具; 變換套與主軸的配合尺寸保持不變，以保證主軸其他部件的通用性; 變換套與主軸用螺釘、定位銷連接，可方便地進行裝卸與更換; 變換套采用完全對稱結構，更換不影響原主軸的動平衡性能與高速特性。

      這樣的結構改進能解決數控銑床、加工中心的刀具適應性問題，它可以在高速主軸性能與整體結構保持不變的前提下，使得同一高速主軸可以安裝諸如ISO7388 /1、DIN69871-A、DIN69871-B、ANSI B 5. 50、MAS BT 等標準刀具，使目前的專用高速主軸部件變成了一種通用部件。

      結構改進帶來的另一優點是: 它可以將本來位於細長主軸內部的、加工精度要求高、加工難度大、工藝性差的內錐孔與卡爪安裝內孔分解到了兩個加工容易、工藝性好的錐柄變換套與拉釘變換套上，使得零件加工變得十分容易。由於錐孔變換套、拉釘變換套的裝卸與更換可利用常規工具簡單地完成，更換變換套不需要拆卸軸，變換套更換後無須進行動平衡等方麵的試驗與調整，因此，主軸部件可以大批量、標準化生產，部件的生產製造成本低、調整維修十分容易。

      3 原理說明

      刀具可變換高速主軸的結構如圖1 所示，高速主軸主要包括了由前端蓋2、主軸套5、後端蓋8、鎖緊螺母9 等件組成的主軸安裝座，鍵1、隔套4、主軸6、調整螺母11、拉釘變換套19、錐柄變換套21組成的主軸體及由碟型彈簧15、拉杆17、卡爪連接件18、卡爪20 組成的刀具拉緊機構三大部分。

      主軸安裝座用於安裝主軸，以便將整個高速主軸部件固定到機床上。主軸套5 外部加工有強製冷卻用的水槽，如需要可對主軸進行強製水冷卻; 安裝座的前端蓋2 用於密封，以防止加工過程中的冷卻水、粉塵進入前軸承; 後端蓋8 用於後軸承的固定與密封;鎖緊螺母9 用於軸承間隙的調整。

      主軸體用來安裝、固定刀具。主軸體通過前後軸承與主軸安裝座連接; 前軸承利用主軸前端麵定位，後軸承由隔套4、隔圈7 定位; 軸承間隙可以通過鎖緊螺母9 進行調節。3 隻前軸承與2 隻後軸承的結構形式保證了主軸的軸向與徑向剛性; 前後軸承可以根據主軸實際所需要的最高轉速、載荷選用。主軸的上端可以安裝帶動主軸旋轉的同步皮帶輪10，帶輪通過鍵和帶輪鎖緊螺母12 與主軸連接，帶輪的上下位置可以通過改變固定件13 與調整墊14 的厚度進行調整。

      拉緊機構用於刀具的拉緊，該機構可以在主軸內部作上下移動。在正常( 夾緊) 狀態下，拉杆17 由於碟形彈簧15 的作用，帶動卡爪20 上移，這時，安裝在拉杆前端的卡爪被拉釘變換套19 徑向收縮後，在夾緊拉釘的同時帶動刀柄上移，使得刀具錐柄與主軸錐孔緊密齧合，刀具22 被固定於主軸體上。為了鬆開刀具，可向拉杆17 的上端麵施加向下的外力，這時，碟形彈簧15 被壓縮，拉杆17 帶動卡爪20 下移，卡爪被徑向鬆開，刀具上的拉釘處於自由狀態，利用外部機械手等裝置，可將刀具從主軸上卸下。拉杆內部加工有氣孔，氣孔通入壓縮空氣後可以起到主軸錐孔清洗與保護的作用。

      主軸體前端的錐孔變換套21 與拉釘變換套19 是實現刀具變換的關鍵零件。

      拉釘變換套( 見圖2) 右端的多級錐孔用來調節卡爪的徑向壓縮與鬆開尺寸，可根據不同的拉釘要求，設計、加工成不同的尺寸，以實現主軸的拉釘變換功能。拉釘變換套采用外圓/端麵定位的方式固定於主軸上，更換時隻需要取下錐孔變換套21，便可將拉釘變換套從主軸中取出，進行拉釘變換套的快速更換。

      錐孔變換套( 參見圖3) 的內錐孔用來齧合刀具，可根據不同的刀具係列，設計、加工成不同的尺寸，以實現主軸的錐孔變換功能。錐孔變換套采用外圓/端麵定位與主軸配合，並通過8 個安裝螺釘與2個定位銷固定於主軸上，更換變換套隻需要鬆開螺釘、取下定位銷便可快速完成。

      4 結論

      通過改進，不僅實現了高速主軸的刀具變換功能，且可以將本來位於細長主軸內部的、加工精度要求很高、加工難度很大、工藝性很差的錐孔與卡爪安裝孔分解到了兩個加工容易、工藝性好的錐柄變換套與拉釘變換套上，提高了高速主軸的通用性、加工工藝性，使得生產製造、維修變得十分容易。按照該結構生產的高速主軸經過實際使用證明，其性能與整體式高速主軸完全一致。
