麵向特征的整體葉輪五軸數控加工技術
2013-2-28  來源:  作者:華中科技大學國家數控係統工程技術研究中心

      葉輪是渦輪式發動機、汽車增壓器等動力機械的核心部件, 其加工技術一直是研究的焦點。整體葉輪的結構複雜, 規劃加工軌跡時約束條件多, 加工時易產生碰撞幹涉, 采用傳統的鑄造成型後修光法、石蠟精密鑄造法等較難保證葉片、流道以及葉片與輪轂倒角處的加工質量[ 1] 。五軸數控加工因具備有效避免幹涉、可側銑直紋麵、切削狀態良好等優點, 從而成為提高整體葉輪加工效率和質量的首選。



      目前, 許多加工整體葉輪的企業多采用一些功能強大、界麵良好、適用麵廣的通用型CAD/ CAM軟件, U G NXCAT IAPro/ Eng ineer 等。本文基於整體葉輪的幾何特征, 利用大型通用CAD/CAM 軟件UG NX3. 0 對其進行加工軌跡規劃。



      1 整體葉輪五軸數控加工工藝分析



      根據複雜型麵零件的多軸數控加工特點, 整體葉輪的五軸數控加工一般遵循如下的基本技術路線( 如圖1 所示)





      1. 1 葉輪幾何模型特征分析

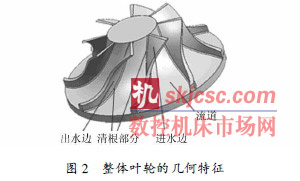

      分析整體葉輪的葉片、流道等幾何特征, 確定葉片曲麵、流道麵和清根的特征參數, 判斷葉片曲麵的類型, 2 即為葉輪的基本幾何特征。整體葉輪的關鍵體素是葉片, 葉片曲麵可以分為直紋曲麵和自由曲麵( 非直紋曲麵) , 其中直紋麵又可分為可展直紋麵和非可展直紋麵。此外, 為合理選擇刀具並規劃加工軌跡, 也要確定流道的進水口寬度、出水口寬度等參數值。





      1. 2 整體葉輪加工工藝方案



      根據葉輪的幾何結構特征和使用要求, 確定基本的加工工藝流程為[ 2] : ( 1) 在鍛鋁材料上車削加工回轉體的基本形狀; ( 2) 開粗加工流道部分; ( 3)精加工流道部分; ( 4) 葉片精加工; ( 5) 清根。本文主要對流道開粗、精加工和葉片精加工加工軌跡規劃進行研究。根據整體葉輪的幾何模型特征, 可以基本確定加工所使用機床型號、刀具參數、夾具和裝夾方式等。整體葉輪為葉片分布均勻的回轉體類零件, 建議選擇其底麵圓心為工件原點, 以此簡化工件的找正和後處理的過程。

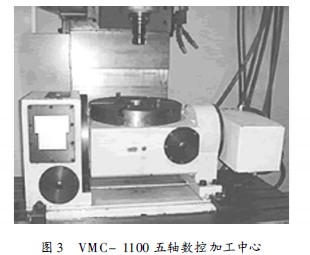

      加工整體葉輪可使用由3 個平動軸和2 個轉動軸構成的標準多坐標機床, 例如刀具雙擺動、工作台雙回轉和刀具與工作台分別回轉等類型。本文所使用的五軸加工中心VMC - 1100 為工作台雙回轉結構, 即由3 個平動軸和A, C 2 個轉動軸構成,如圖3 所示。





      為提高加工效率, 在不發生碰撞幹涉的同時盡可能選用大直徑銑刀, 並優先選擇多刃銑刀。在進行流道粗加工時優先選用平底銑刀, 流道、葉片的精加工盡可能選用球頭銑刀。對於流道較窄的葉輪, 在加工窄流道處時, 可以適當選擇錐度球頭銑刀。



      2 麵向特征規劃葉輪加工軌跡



      U G NX3. 0 提供了大量多坐標數控加工編程方法, 一般選用Surface Area( 曲麵區域) 驅動方式來規劃葉輪加工軌跡。Surface Area 提供了大量刀軸控製方式, 其中Relative to Drive( 相對於驅動幾何)I nterpolate( 插補) Sw arf ( 直紋麵) 等方式比較適合規劃整體葉輪的加工軌跡。



      整體葉輪的幾何形狀比較複雜, 流道狹窄、葉片薄且彎曲程度大, 極易發生碰撞幹涉, 因此其加工軌跡規劃的主要難點體現於流道開粗、精加工和葉片型麵加工。此外, 應特別注意在所選定機床的行程內規劃加工軌跡, 盡量避免刀軸方向發生突變。

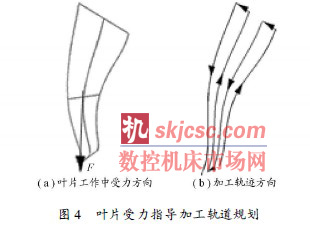

      在以往整體葉輪數控加工的許多文獻中[ 1, 3] ,規劃加工軌跡的過程主要考慮到滿足其幾何準確性和誤差等級等方麵, 很少能夠考慮到整體葉輪在使用中的受力情況, 即沒有充分考慮其在使用中的磨損及失效情況。根據對葉片使用要求的分析, 在規劃整體葉輪數控加工軌跡的過程中除了要滿足幾何準確性和加工誤差外, 還要按照葉輪片的受力方向規劃加工軌跡, 這樣可以增加葉輪片的強度和剛度, 改善使用性能, 如圖4 所示。





      2. 1 流道特征開粗加工軌跡規劃



      流道開粗加工過程去除主要加工餘量, 直接影響著精加工的效率和質量, 提高開粗加工的效率和質量對整個葉輪的加工具有重要意義。葉輪流道部分的加工餘量並不隨著葉輪型線均勻分布, 切削過程中切削深度不斷變化, 刀具受力變化較為劇烈, 大大縮短了刀具壽命, 降低了加工質量, 這需要合理規劃加工軌跡。



      流道開粗加工通常需分成若幹層漸進開粗。根據葉片型麵的V 向分割流道區域, 可使粗加工的各層厚度比較均勻, 加工過程穩定。在進水邊和出水邊之間設定若幹輔助麵作為驅動麵, 選擇兩側的葉片為幹涉檢查麵, 如圖5 所示。流道開粗加工常用的刀軸控製方式為InterpolateRelative toDrive 等。

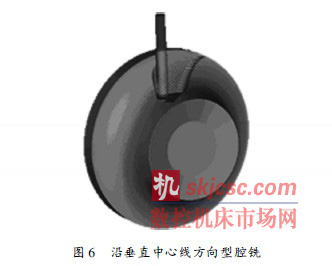

      此外, 也可沿葉輪中心線方向和垂直於中心線的方向進行開粗, 可選用的驅動方法為CAVITYMILL( 型腔銑) , 圖6 即為沿垂直中心線方向開粗。



      2. 2 流道特征精加工軌跡規劃



      整體葉輪的流道部分沿葉片型線由窄變寬, 且最窄處恰好是葉片彎曲程度最大處, 因此此處最容易發生幹涉碰撞。Interpolate 刀軸控製方式適用於規劃葉片等各葉片間有重疊區域形體的加工軌跡, 因此特別適合規劃流道精加工軌跡。此外, 其他常用的還有Relat ive to DriveRelat ive to Vector等。

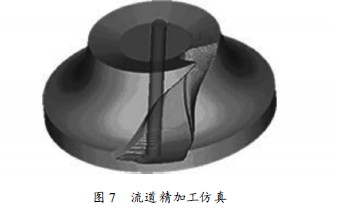

      為了獲得較高的流道精加工質量和效率, 需要合理設置加工參數和進退刀參數, 圖7 為使用Interpolate刀軸控製方式、殘餘高度為0. 015mm 時得到的仿真加工結果。





      2. 3 葉片特征精加工軌跡規劃



      一般說來, 葉輪的葉片曲麵扭曲程度較大, 是體現加工複雜性的主要部分。根據整體葉輪型麵的曲麵形狀的不同, 在多軸數控機床上加工整體葉輪主要可采用2 種方法[ 1]: 第一種是點銑法, 即用球頭銑刀按葉片的流線方向逐行走刀( 加工一個葉片一般需50~ 200 次走刀) , 逐漸加工出葉片葉型曲麵, 此方法主要用於自由曲麵。第二種是側銑法, 即用圓柱銑刀或圓錐銑刀的側刃銑削葉片曲麵, 主要用於可展直紋麵和直母線型葉輪的加工上。

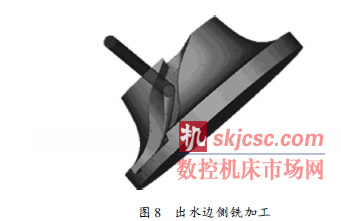

      規劃葉片加工軌跡時一般使用的刀軸控製方式為Relat ive to Drive Sw arf , 其中Relat ive toDrive 適用於點銑法, Swarf 可有效進行側銑加工。圖8 為選擇出水麵為驅動麵, 使用Sw arf 方式側銑加工時的仿真結果。



      2. 4 幹涉檢查幾何的選擇



      整體葉輪的幾何型麵複雜性決定了規劃加工軌跡的碰撞幹涉檢查難度較高, 為避免幹涉碰撞和過切, 必須選擇足夠的幹涉檢查麵。一般有3 種碰撞幹涉類型[ 3] : ( 1) 刀具與相鄰葉片之間的幹涉; ( 2) 刀具與自身葉片之間的幹涉; ( 3) 刀具與被加工區域相鄰區域之間的幹涉。





      3 加工實例



      本文通過分析整體葉輪的加工工藝, 合理選擇刀具, 設置加工參數, 基於特征利用U G NX3. 0 規劃了流道粗、精加工軌跡和葉片的側銑精加工軌跡。為保證加工軌跡的正確性, 使用U G NX3. 0的仿真功能和專業數控加工仿真軟件VERICUT對加工軌跡以及生成的NC 代碼進行了仿真驗證。最後在配有HNC- 22M 世紀星銑削數控係統的國產VMC- 1100 五軸數控加工中心加工了一個8葉片整體葉輪( 如圖9 所示) , 尺寸D @ H 160mm@ 70mm。加工得到的整體葉輪無過切現象, 加工過程平穩、刀具受力較為均勻。其中葉片通過側銑一次成形, 光潔度較高; 流道殘餘高度01015mm, 其最狹窄處材料去除良好, 符合工藝要求。
