轉子是羅茨鼓風機的關鍵零件, 葉輪型麵的加工質量將直接影響羅茨鼓風機的性能。采用數控刨削方法加工葉輪時, 除準確計算刨削漸開線葉輪型麵刀具圓心的坐標外, 提高葉輪的定位精度和分度精度是保證葉輪加工質量的關鍵。

      三葉葉輪的分度精度要求很高, 如果葉輪出現轉角誤差, 將很難控製各葉輪間的間隙均勻性, 由此使風機的泄漏量增加, 性能下降。

      二、分度方法

      解決三葉葉輪的精確分度問題, 需設置一套專用的葉輪三等分的機構, 或利用分度頭與被加工葉輪軸聯接, 利用分度頭實現三等分; 或利用事先加工好的一塊三孔有嚴格位置要求的定位版( 三個孔圓心與軸中心連線的夾角互成120°) 固定在葉輪軸上, 其中一個孔與工作台用柱銷定位, 每加工一道工序後換一個孔定位, 可達到準確分度的目的。有條件的可利用數控轉盤與葉輪軸聯接, 用數控達到將葉輪三等分的目的。

      比照加工二葉葉輪型麵時, 利用工作台平麵和等高墊鐵將二葉葉輪準確定位實現二等分的原理( 二葉葉輪的輪葉間夾角為180°) , 可製作一定位機構, 利用定位塊使葉輪在被加工時準確定位來達到三等分的目的。

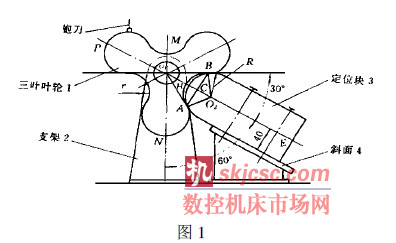

      如圖1 所示, 設三葉葉輪的非工作麵半徑r = 35mm, 製作定位塊3 要求圓柱頭部半徑R = 40mm( R> 1. 1r ) , 定位塊長250mm, 寬60mm, 高H = 2R = 80mm, 安裝在通過葉輪軸心、與水平成30°夾角的平麵平行且距離為40mm 的斜麵上, 定位塊可沿斜麵方向移動。

      三、分度原理

      設三葉葉輪軸心為O1, MN 和PH 分別是兩葉型麵的對稱線, MN 和PH 的夾角為60°, 當MN 與水平垂直時, 則PH 與水平的夾角為30°。圓O2 分別與兩漸開線接觸於A、B 兩點, 連接AB , 交對稱線PH 延長線於C 點。

      因PH 是三葉圖形的對稱線, 則△O1AC= △O1BC且AC= BC, O1A = O1B , 故O1C ⊥ AB,又因A、B 兩點也是圓O2 上的點, 則O2A= O2B, 故O2C ⊥AB, 所以O2 點是對稱線PH 延長線上的一個點。

      由圖1 得知, O2E 是定位塊圖形的對稱線, 且O2E 和水平成30°夾角, 已知對稱線PH 與水平成30°夾角, 所以O2E 與PH 延長線完全重合, 即當O2E 與水平成30°夾角時, MN 對稱線正好與水平垂直, MN 即為被加工型麵線的對稱線, 且與相鄰型麵的對稱線的夾角為120°。

      以上即為利用定位塊使被加工三葉葉輪準確定位達到三等分的分度方法。

      四、結語

      不管是仿型法還是數控法加工三葉葉輪, 均涉及到一個精確分度的問題。利用已有的加工設備, 增加部分工裝, 是完全可以生產出三葉羅茨鼓風機的。
