電火花是一種加工工藝，主要是利用具有特定幾何形狀的放電電極(EDM 電極)在金屬(導電)部件上燒灼出電極的幾何形狀。電火花加工工藝常用於注射模、鍛模、衝裁模和壓鑄模等的生產。

      1．電火花加工特點

      (1)電火花屬於不接觸加工 工具電極和工件之間並不直接接觸，而是有一個火花放電間隙0．2～ 0．lmm，間隙中充滿工作液。

      (2)加工過程中沒有宏觀切削力火花放電時，局部、瞬時爆炸力的平均（jun1）值很小，不足以引起工件的變形和位移。

      (3)可以“以柔克剛” 由於電火花加工直接利用電能和熱能來去除金屬材料，與工件材料的強度和硬度等關係不大，因此可以用軟的工具電極加工硬的工件，實現“以柔克剛” 。

      (4)可以加工任何難加工的金屬材料和導電材料由於加工中材料的去除是靠放電時的電、熱作用實現的，材料的可加工性主要取決於材料的導電性及熱學特性，如熔點、沸點、比熱容、導熱係數、電阻率等，而幾乎與其力學性能(硬度、強度等)無關。這樣可以突破傳統切削加工對刀具的限製，可以實現用軟的工具加工硬、韌的工件甚至可以加工聚晶金剛石、立方氮化硼一類的超硬材料。目前電極材料多采用紫銅或石墨，因此工具電極較容易加工。

      (5)可以加工形狀複雜的表麵由於可以簡單地將工具電極的形狀複製到工件上，因此特別適用於複雜表麵形狀工件的加工，如複雜型腔模具加工等。特別是數控技術的采用，使得用簡單的電極加工複雜形狀零件成為現實。

      (6)可以加工特殊要求的零件可以加工薄壁、彈性、低剛度、微~m／b4L、異形／b4L、深小孔等有特殊要求的零件。由於加工中工具電極和工件不直接接觸，沒有機械加工的切削力，因此適宜加工低剛度工件及微細加工。

       2．電火花加工實例

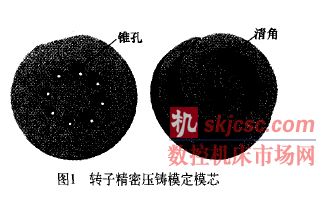

      如圖1所示為轉子精密壓鑄模定模芯，其毛坯尺寸為 100 mm×45mm，中間錐孔最大直徑為6ram，最小直徑為1．8ram，清角處最大槽深為30mm，整體加工高度為40ram。由於該工件與約700℃鋁液接觸， 為增加其表麵抗腐蝕能力及紅硬性， 在粗加工完成後需進行淬火處理，其硬度高達50HRC，在淬火後使用普通的機加工方法無法完成高硬度工件的精加工，因此必須通過電火花加工來完成其精加工。考慮到電加工時間及其生產效率，在粗加工時錐孔使用錐度鑽頭分段加工，最大精加工餘量小於0．5ram，正麵清角處使用D8平刀在加工中心上進行數控加工。

由於錐孔側深度不一，必須使用兩種類型電極，而

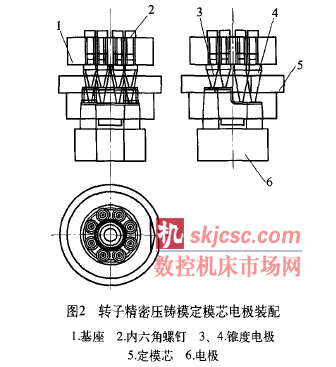

且如果使用單個電極一個一個地打電火花，則加工時間長，同時操作工校基準需8次，不僅增大了工人的工作量，而且還增加了工件的製造成本，因此需製作如圖2所示的工裝來進行整體電火花加工，加工前將已車好的錐度電極3、4通過內六角螺釘4固定於基座1上，檢查電極3、4的高度差，並將螺釘緊固到位。考慮到工件成形表麵的粗糙度與加工周期，工件分粗加工、半精加工與精加工三道工序，其火花放電間隙分別為0．20ram、0．10mm與0．01mm 。

      如圖2所示， 電極6的外形尺寸中等，形狀較為複雜，在電極中為較普遍的模型，整個模型采用proeWildfire2．0進行數控加工。由於存在台階與複雜圓角，其CAM的加工策略為：先粗加工整體外形，再精加工成形曲麵及下端相連曲麵，最後精工中間沉槽的方式。電極6加工好後就采用同電極3、4的放電方法進行電火花加工。

      (1)整體粗加工使用D16(R1)塗層鑲片銑刀，采用螺旋加工方式，切深0．35ram， 步距8mm，輪廓餘量0．35mm，部餘量0．35ram，加工方式ROUGH_ ONLY，安全高度5mm，主軸轉速2 500r／min，進給速度800mm／min。使用屏幕演示功能，加工刀具軌跡如圖3所示。同時，對加工進行仿真模擬檢查和過

切檢查。電極3的粗加工餘量都被去除了，符合工藝的要求。按完成序列退出。程序計算的時間為10s，加工時間為0．3h。

      (2)精加工一精加工選用D12(R6)球頭銑刀，采用曲麵銑削的加工方式，步距0．2mm，輪廓餘量一0．25mm，切削角度45。，加工類型TYPE一3，安全高度5mm，主軸轉速2 500r／rain，進給速度650mm／min。刀具軌跡如圖4所示。同時，對加工進行仿真模擬檢查和過切檢查。外部被定義的加工曲麵的負餘量(火花間隙即搖動量)都被去除了，符合工藝的要求。按完成序列退出。程序計算的時間為20s，加工時間為0．5h。

      (3)精加工中間沉槽使用D4(R0．4)塗層牛鼻銑刀，采用螺旋加工方式，切深0．25mm，步距 (SIDE—STEP)2．5mm，輪廓餘量一0．25ram，加工餘量一0．25mm，底部餘量一0．25mm，加工方式ROUGH—ONLY，安全高度5ram，主軸轉速3 500r／min，進給速度450mm／min。使用屏幕演示功能，加工刀具軌跡如圖5所示。同時，對加工進行仿真模擬檢查和過切檢查。銑刀進入中間沉槽的內部，槽內部的加工餘量都被去除了，符合工藝的要求。按完成序列退出。程序計算的時間為5s，加工時間為0．1h。

      3．結語

      由於電極消耗少，放電加工速度快，機械加工性能好，重量輕，熱膨脹係數小等優越性，已經被大家逐步認識並接受，凡是在刀具無法清角、銑不動的地方，使用電極均能完美實現其高質量加工。
