鈦合金由於具有卓越的高溫力學性能、抗腐蝕性能以及高比強度等優點, 在國防軍（jun1）工領域得到了廣泛應用. 但其機械加工性能很差, 被認為是最難的加工材料之一. 自50 年代以來, 人們從刀具材料和形狀、表麵處理[ 1] 、加工工藝參數及潤滑劑等[ 2] 不同角度來研究鈦合金的加工過程, 並獲得了大量有價值的信息. 但如何改善其加工過程的摩擦學行為至今仍是研究的焦點[ 3] .

      攻絲( tapping) 是一種工況條件比較苛刻的機加工工藝, 而對鈦合金的攻絲加工非常困難, 加工過程中絲錐很容易磨損、卡死甚至崩斷. 攻絲扭矩試驗能夠較好地模擬鈦合金加工的實際工況, 而其中的金屬陽離子對添加劑的摩擦學性能影響很大[ 4] . 本文作者通過攻絲扭矩試驗來考察含Na+ 、K+ 、Ca2+ 及Ba2+金屬陽離子的4 種水基添加劑在鈦合金加工過程中的摩擦和潤滑特性, 進而討論不同金屬陽離子的摩擦學作用機理.

      1　實驗部分

      1. 1　添加劑的製備

      所用溶劑為分析純試劑, Ba ( OH) 2、Ca ( OH) 2、NaOH 和KOH 均為分析純試劑, 十二烷基聚氧乙烯醚磷酸酯( do decy l polyethyleneox y phosphate, 簡記為DPP) 的平均分子量為1 039, 聚氧乙烯醚聚合度n為7, 有效含量大於97% . Ba ( DPP ) 2、Ca ( DPP ) 2、NaDPP 及KDPP 的合成按以下反應式進行:

      所得產物均為淡黃色膠狀產物, 在水中具有良好的溶解性. 產物經紅外光譜和核磁共振分析確認為目標產物.

      1. 2　攻絲扭矩試驗和表麵分析

      采用MRG-005 型金屬加工液攻絲扭矩模擬評定試驗機( 濟南試驗機廠製造) 進行攻絲扭矩試驗, 其試樣接觸形式如圖1 所示. 采用標準試樣絲錐, 在一定的轉速下, 對注滿切削液的標準試樣螺母坯件進行攻絲加工, 通過傳感器連續記錄攻絲過程中主軸的扭矩, 在選定的時間範圍( 或轉動次數) 內對記錄的扭矩數值進行積分, 算出其平均扭矩. 試驗采用的M10×1. 5 絲錐由漢中刀具廠製造, 材料為H2HSS 高速鋼; 螺母材料為Ti-6Al-4V 合金.

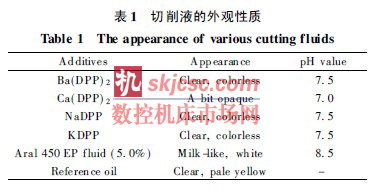

      稱取各添加劑配製含質量分數( 下同) 4. 0%的水溶液, 待添加劑完全溶解後備用, 其性能外觀見表1.

      所選參考切削液為上海石油商品研究所提供的標準油樣, 其主要添加劑成分是2. 5% 氯化石蠟和2. 5%硫化烯烴. 此外, 選用ARAL 公司的Ar al 450EP 鈦合金切削液進行對比試驗, 其濃縮液外觀呈琥珀色透明油狀( 推薦使用濃度為5. 0%) .

      加工後的螺母用丙酮和石油醚超聲清洗並幹燥,用JEM-1200EX 型掃描電子顯微鏡( SEM) 觀察鈦合金螺母的加工表麵形貌. 螺母加工表麵的XPS 分析在PHI-5702 型多功能X 射線光電子能譜儀上進行,采用通過能量為29. 35 eV 的MgKA線作為激發源,以汙染碳C1s的電子結合能作為參考內標, 儀器分辨率為0. 3 eV.

      2　結果與討論

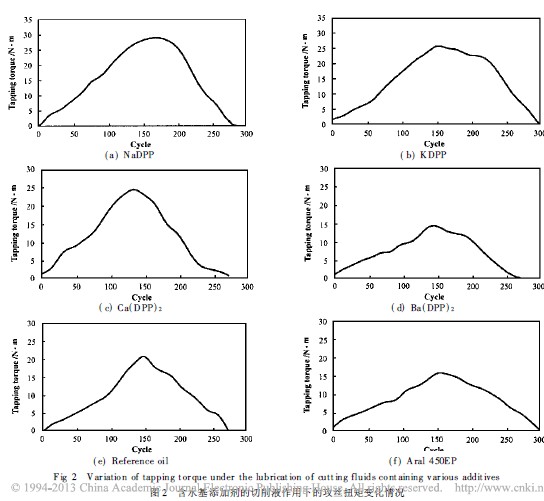

      圖2示出了含添加劑的水基切削液潤滑下Ti合金攻絲加工中的攻絲扭矩隨加工周次變化的關係曲線. 可以看出, 在攻絲加工過程中, 開始階段扭矩隨著絲錐的切入迅速上升, 達到最大值以後扭矩開始下降, 這主要是切削寬度變化所致. 此外, 含有不同添加劑的切削液作用下扭矩的變化情況也不相同. 雖然高化學活性的參考油在鋼鐵材料攻絲時平均（jun1）扭矩隻有7. 5 N·m, 但其在本文實驗條件下的潤滑作用不佳.含Ba( DPP) 2 切削液的攻絲扭矩最小, 我們推測這是由於該添加劑在切削過程中具有特殊的摩擦化學作用機理導致的.

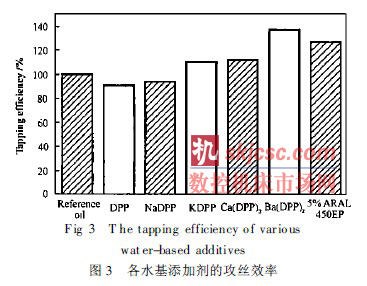

      根據平均扭矩計算所得的對應於各切削液的攻絲效率如圖3 所示. 可以看出: KDPP、Ca ( DPP) 2、Ba ( DPP) 2 以及ARAL 450EP 的攻絲效率均大於100%; 而NaDPP 的攻絲效率略遜於參考油, 其中Ba ( DPP) 2 的攻絲效率最高, 甚至優於ARAL 450EP 鈦合金切削液, 是一種在鈦合金加工中非常有應用前途的添加劑.

      攻絲加工後Ti-6Al-4V 螺紋表麵形貌SEM 照片如圖4 所示. 可以看出: 不同的添加劑對加工表麵質量有較大影響. 一般地, 攻絲效率與表麵質量有比較好的對應關係, 攻絲效率越高, 表麵光潔度越好; 其中含Ba( DPP) 2 的切削液作用下的Ti 合金加工表麵最光滑, 而含其它添加劑的切削液作用下的T i 合金加工表麵存在不同程度的擦傷和犁溝現象.

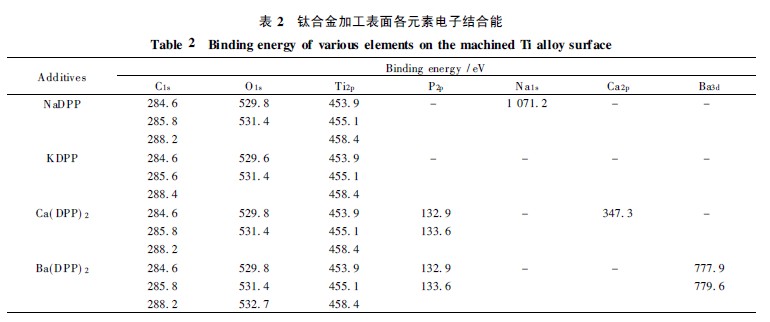

      對鈦合金加工表麵的XPS 分析結果列於表2.可以看出, Ba ( DPP) 2 作為水基切削液添加劑時, C元素以幾種化學形態存在, 在284. 6 eV 、285. 8 eV和288. 2 eV 處的C1s電子結合能分別對應於汙染碳的參考內標、C—O 和C O 鍵[ 5] ; C—O 鍵和C O 鍵的形成可能源於添加劑分子中長碳鏈物質在摩擦過程中的氧化作用. 在529. 8 eV 處的O1s對應於鋁合金加工表麵氧化生成的T iO2, 處於531. 4 eV和532. 7 eV 的O1s分別對應於Fe( OH) 2 或FePO4 和AlPO4 [ 5] ; 這一點也可以從P2p的結合能得以證實, 而處於1 3 2 . 9eV 和1 3 3 . 6eV 的P2p 歸屬於AlPO4 和FePO4 . 從T i2p的結合能可以看出, 在鈦合金表麵有多種化合價態的Ti 存在, 其中458. 4 eV 處對應於TiO2 , 而455. 1 eV 對應於低價態的T iO ( 或T i2O3) ,這說明在水基潤滑下摩擦氧化占主導地位, 這與文獻 [ 6] 報導一致; 位於453. 9 eV 的Ti2p 對應於單質Ti[ 7] . 在777. 9 eV 處出現很強的Ba3d譜峰, 歸屬於BaT iO3, 在779. 6 eV 處的肩峰可歸屬於BaCO3 或Ba3 ( PO4 ) 2 . 這說明在摩擦表麵Ba2+ 主要以BaT iO3形式存在, 部分以BaCO3 或Ba3( PO4 ) 2 形式存在[ 8] .

      當采用含NaDPP、KDPP 和Ca ( DPP) 2 等添加劑的水基切削液時, T i 合金加工表麵的C1s、O1s 和Ti2p 的電子結合能與Ba( DPP) 2 作為添加劑時的一致. Ca 鹽添加劑相應的P2p電子結合能與Ba 鹽的一致. 因Na 鹽和K 鹽中P 的豐度很低, 未見明顯的譜峰, 這可能是由於摩擦過程中形成的含Na 和K 的化合物在水中的溶解度較高, 從而使得加工表麵P 的含量較低所致. Na1s的電子結合能在1 071. 2 eV, 歸屬於摩擦表麵形成的Na2HPO4 等含Na—O 鍵的化合物; Ca2p 在347. 3 eV 處的譜峰歸屬於Ca3 ( PO4 ) 2或CaTiO3 [ 9] .

      從以上分析可知, Ba( DPP) 2 在Ti-6Al-4V 攻絲試驗中表現出優越的攻絲效率和表麵質量, 這可能是由於在界麵上生成BaTiO3 所致. 眾所周知, 摩擦過程中固體表麵微觀尺寸上的電化學和電物理過程對界麵處物質質量和能量的轉移和轉化機製有極其重要的影響[ 10] . 我們認為, 在摩擦體係中, 當T i4+ 和Ba2+ 共存時, 二者的氧化物可相互反應, 尤其是Ti4+和Ba2+ 可彼此取代晶格位置, 形成具有特殊介電性質的物質( 如BaT iO3 ) . BaT iO3 是一種特殊的介電材+料[ 11] , 具有很大的介電常數( a 軸向可達4 000) , 並具有壓電效應, 可實現機械能-電能的直接轉化. 由於界麵上特殊介電性質物質的存在, 固體表麵的電化學和電物理效應發生改變, 可以容許更高的表麵電荷存儲, 延緩固體表麵的放電現象, 其壓電效應可以改變表麵微觀能量轉化機製, 從而從本質上改變固體的磨損機製, 起到良好的邊界潤滑效果.

      3　結論

      a. 　通過分子改性所製備的4 種含不同堿金屬和堿土金屬離子水基添加劑具有比較強的表麵活性,且在水中的溶解性能較好.

      b. 　Ba ( DPP) 2 添加劑的攻絲效率和表麵質量與進口切削液相當. 其在摩擦過程中可以生成具有特殊介電性質的BaTiO3 物質.

      c. 　在水基潤滑條件下的Ti 合金攻絲加工過程中, 摩擦氧化占據主導地位.
