1 鼓形齒輪加工原理

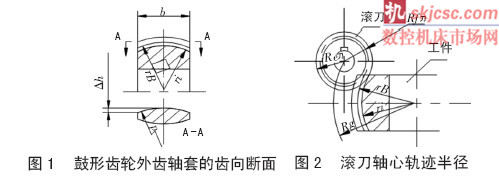

      鼓形齒輪外齒軸套的齒向斷麵（圖1 中A-A）呈鼓形狀。在滾齒機上加工這種鼓形斷麵齒形是利用變位齒輪原理，將齒輪的節線麵做成圓弧，稱為原始齒廓位移圓（其半徑為rB）。鼓形齒輪可看成是由無數變位係統逐漸變化的負變位齒輪薄片疊合而成，齒寬中點截麵變位係數為0，在滾切加工時，隻要保證滾刀分度圓沿著原始齒廓位移圓弧rB 滾動即可，為此就需要使滾刀軸心按照半徑為Rg 的圓弧軌跡運動（見圖2）。Rg 的尺寸按下式計算（參看圖2）：

      ri 為工件齒根圓弧半徑；

      Rf 刀為滾刀分度圓半徑；

      Re 刀為滾刀頂圓半徑。

      按上述原理實現鼓形齒輪的加工方法有：機械靠模法、電跟蹤仿形法、液壓仿形法。本文主要介紹用液壓仿形法加工鼓形齒輪

2 液壓仿形裝置工作原理及主要結構

      在液壓仿形裝置中，是用一專用凸輪作為隨動係統的信號輸出裝置，當滾刀隨刀架滑座勻速向下垂直進給時（逆銑）通過液壓隨動係統控製工件跟隨工作台連續地徑向切入或切出，從而控製滾刀軸心嚴格按照Rg 的圓弧曲線運動，這樣就保證了滾刀按照鼓形齒輪的節線圓弧rB 進行滾切加工。圖3 是滾切加工鼓形齒輪液壓隨動係統工作原理方框圖。

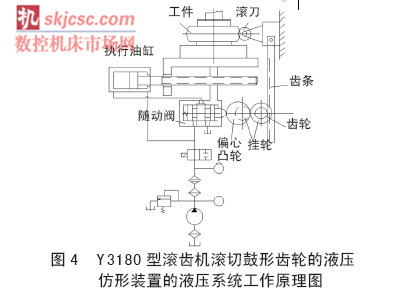

      該係統是由執行油缸、進給絲杆、隨動閥、仿形凸輪、掛輪以及供油部份等組成。執行油缸固定在Y3180 滾齒機的床身上。油缸活塞與進給絲杆成一體，通過絲母帶動工作台作往複縱向移動，即在液壓仿形滾切鼓形齒輪時受控（隨動）運動，並與滾刀架的勻速垂直運動相結合，使滾刀軸心相對於工件在垂直平麵內形成所要求的圓弧運動軌跡，即Rg 的圓弧軌跡。圖4 為Y3180 型滾齒機滾切鼓形齒輪的液壓仿形裝置的液壓係統工作原理圖。

      隨動閥是一機械液壓控製，零開口雙邊控製滑閥。隨動運動速度的大小是由隨動閥控製。其閥座安裝在工作台滑座下部，可隨工作台一起縱向移動，而閥芯通過其上的觸頭由仿形偏心凸輪控製，可在閥座內軸向往複運動。閥芯相對於閥座的軸向往複運動改變了隨動閥開口的大小，控製由油泵經隨動閥送入執行油缸的壓力油的壓力及流量，從而控製了油缸活塞的方向及速度，使工作台的運動滿足相對於滾刀在徑向作仿形滾切工件運動。

      仿形凸輪的支座固定在床身的前麵。刀架的垂直進給運動通過固定在刀架滑座上的齒條軸、小齒輪及仿形掛輪Za 和Zb，使仿形凸輪得到需要的旋轉運動。由於偏心凸輪工作曲麵的作用，使得隨動閥芯得以在閥體內作軸向的往複運動，並可通過調整仿形掛輪的速度及更換偏心凸輪來適應各種鼓形齒輪的不同齒麵鼓度的要求。

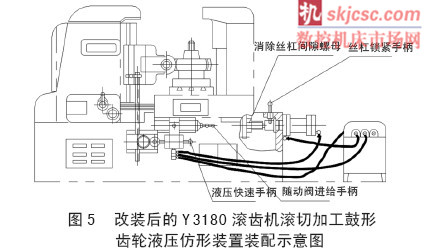

      液壓仿形裝置的係統剛度是影響係統仿形精度和穩定性的重要因素。在機械傳動中絲杆螺母間的適當間隙是必要的，但在仿形裝置中這一間隙的存在將會大大降低係統精度，嚴重時會導致係統振動，失去穩定性而不能正常工作。絲杆上的鎖緊螺母就是用來在進行液壓仿形加工時，鎖住絲杆與螺母，消除其間隙的。圖5 為改裝後的Y3180 滾齒機滾切加工鼓形齒輪液壓仿形裝置裝配示意圖。

      采用液壓仿形，隨動閥觸銷在凸輪上的接觸壓力很小，僅為0.15 ~ 0.2 MPa，因此凸輪不易磨損,能長期保持精度。由於液壓隨動係統具有剛性大，反應快及工作靈敏度高等優點，機床工作台在執行油缸的推動下可以極低的仿形速度運動且能平穩的工作而不爬行。平均仿形隨動速度僅為0.02 ~ 0.04mm/min，這就保證了裝置的運動平穩性，加工出來的齒麵光滑齒形正確。這在其他類型的鼓形齒輪加工裝置是難以達到的。經過生產實踐證明，該裝置工作可靠，操作方便，加工出的鼓形齒輪精度高。

      改裝後的機床除能加工鼓形齒輪外，仍保留了原有機床的加工性能，加工鼓形齒輪時隻需放鬆絲杆鎖緊手柄並擰緊消除間隙的螺母然後啟動液壓係統就能進行液壓仿形加工。若需進行一般常規齒輪加工，也隻要切斷液壓仿形係統的油泵電源並用手柄鎖住絲杆。放鬆消除間隙的螺母，機床的進給傳動鏈就恢複到原狀態，機床的其餘操作和正常操作完全一樣，改裝後的機床為多功能性機床，適合於單件小批生產。

3 液壓仿形裝置的仿形掛輪計算在滾切鼓形齒輪時，仿形裝置的掛輪應適應所加工的齒輪的原始齒廓位移圓半徑rB 及齒寬b 的要求。即

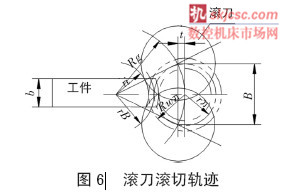

      在本裝置中采用了一組16 個掛輪可基本滿足一般鼓形齒輪的加工，參看圖6

      滾切加工時滾刀軸心沿半徑等於Rg 的圓弧軌跡運動。Rg 應滿足如下方程：

      為了將齒輪全齒寬b 完整地切出來，這時滾刀軸心沿Rg 圓弧所走過的弦長應為B：

      很顯然弦長B ＞ b，弦長B 即是滾刀沿立柱導軌垂直走刀的行程，為了得到正確的齒麵鼓度，滾刀在液壓隨動閥的控製下，其徑向切入應為弦高值t：

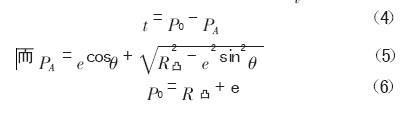

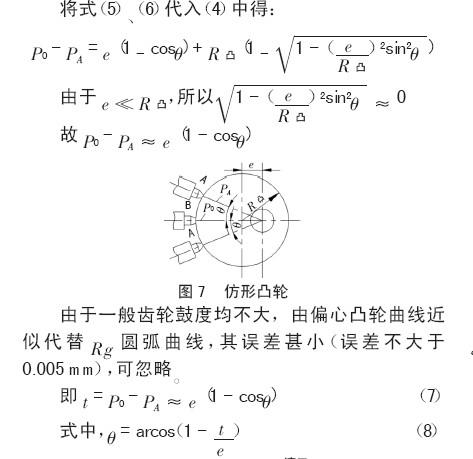

      這是在仿形滾切鼓形齒輪時，滾刀在垂直方向走刀和徑向進刀行程應嚴格遵守的關係。這B 和t 凸輪關係的實現則是通過仿形凸輪轉動來保證，即當滾刀垂直移動B/2 行程時，仿形凸輪則應轉過θ 角，如圖7 所示，這時凸輪的升程等於弦高t，即

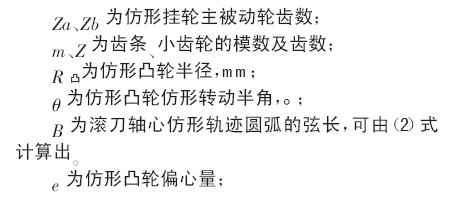

      b 為被加工鼓形齒輪齒寬，mm；

      rB 為被加工齒輪原始齒廓位移圓半徑，mm。

4 鼓形齒輪齒麵鼓度對稱度誤差分析

      鼓形齒輪由於齒麵呈鼓度，齒寬中間齒厚最大，而兩端最薄。正常時，兩端齒厚S1 = S2，且齒斷麵對稱中心與齒輪軸線平行。這時不存在齒長方向的齒向誤差。如（圖9a）所示。

      但在實際加工時則可能出現（圖9（b）、（c）、（d））三種不正常的齒形斷麵。為了保證齒輪聯軸器的設計參數最大軸間允許傾角△β 以及承載能力，必須要求鼓形齒輪兩端齒厚相等，且齒寬中心線為斷麵形狀對稱中心線，即圖9（a）所示的圖形。為此將其測量誤差稱為鼓形齒輪的齒麵鼓度對稱度誤差，它應小於允許值。測量時將百分表觸頭與齒麵分度圓附近接觸，並使百分表沿平行於齒輪軸線方向移動，這樣在齒麵兩端測得的數值之差即為鼓度對稱誤差（參看圖9（c）

      式中，δBg 為齒麵鼓度對稱度公差。一般δBg 應在0.02 ~ 0.04 mm 範圍內，齒麵鼓度對稱度誤差的產生主要是由於以下三個原因引起：

      （1）由於機床刀架滑座垂直運動的幾何精度較差引起，這可通過適當調整機床有關幾何精度和垂直導軌間隙來消除。

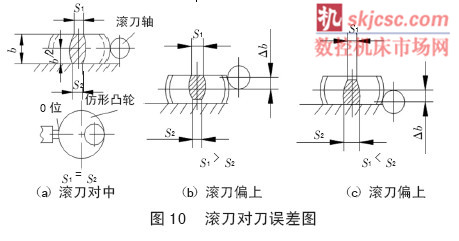

      （2）由於滾刀在齒寬中點對刀時向某一端麵偏移所致，如圖10 所示。

      在對刀時，先要將仿形凸輪0 位（最高點）對準隨動閥觸銷中心，然後將滾刀中心剛好通過齒寬b中點（圖10（a）），滾刀中心偏離齒寬中點時，滾切出的齒形兩端麵就不對稱。當滾刀對中心偏高時（圖10（b）），上端S1 小於S2（圖10（c））。為控製△Bg 值對刀誤差△b 應限製在±0.2 ~ 0.5 mm 之間。

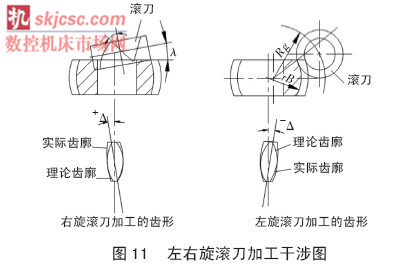

      （3）由於滾切鼓形齒輪時產生的一種特殊齒麵幹涉現象引起（如圖11 所示）的誤差。產生這一特殊齒麵幹涉現象是由於兩個原因引起的：第一由於安裝滾刀時，需將軸線相對於水平傾斜一個滾刀螺旋升角λ；第二再加上滾刀沿著Rg 圓弧軌跡滾切包絡鼓形齒麵。這樣滾刀隻有通過齒麵中點不產生幹涉外，在其餘平行於端麵的齒形都因滾刀螺旋刀刃的幹涉而發生切向位移。此幹涉隨著離開齒寬中點越遠越嚴重，在兩端麵上的幹涉最大。當采用右旋滾刀時，齒向左扭斜。采用左旋滾刀時則向右扭斜（圖11所示）。其鼓度對稱度誤差是與鼓形齒的原始齒廓位移圓半徑rB 及齒寬b 有關。rB 越小（△Bg 越大），b 越寬，則幹涉越嚴重△Bg 越大。

      鼓形齒輪鼓度對稱度誤差△Bg 為以上三種情況下產生的誤差之和。其中主要是後兩項影響較大，特別對第二項應嚴加控製，否則對刀誤差造成的△Bg將大大超過允許值，使聯軸器性能下降。

      仿形裝置的製造精度較差產生仿形滯後現象也會造成鼓形齒輪鼓度對稱度誤差△Bg，對此，不擬作更多分析。

5 結束語

      液壓仿形加工鼓形齒輪這一加工工藝方法，經過多年來的生產實踐，為我公司的鼓形齒輪加工提供了可靠的保證，滿足了生產的需要。用這套裝置加工鼓形齒輪，與在普通滾齒機上加工圓柱齒輪，操作上沒多大區別。所用工時也基本相同，對於不同尺寸和模數的鼓形齒輪加工，具有萬能性，即適用於成批生產，也可用於單件小批生產。
